3-INSTALACIÓN Y MONTAJE
• El panel B se puede fijar siguiendo el mismo procedimiento de montaje del panel A. En la parte de abajo, las lenguetas - pos. d -
presentes en el panel deben encajarse en los agujeros presentes en la estructura, mientras que en la parte de arriba hay dos tornillos -
pos. f - que unen el panel a la estructura. El panel B se apoya sobre los dos tornillos regulables “e”. Los paneles A y B pueden tocarse,
o puede haber una hendidura demasiado grande; el tornillo “e” regulable permite resolver el problema.
IMPORTANTE
Los paneles de cerámica “A” y “B” se pueden intercambiar ya que tanto la cerámica como el soporte de hierro son
iguales.
Servicio técnico - Derechos reservados - Reproducción prohibida

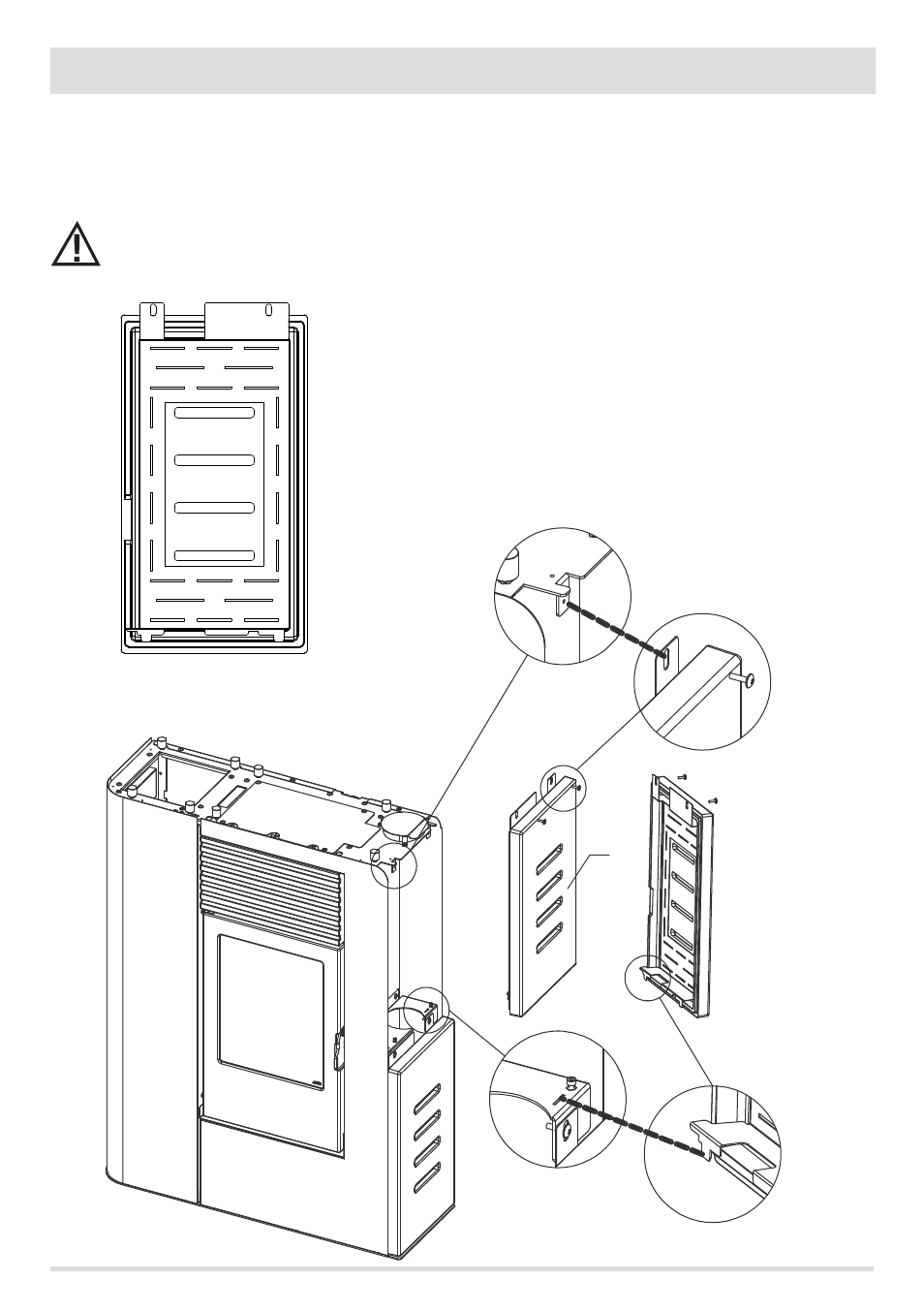

PANELES DE CERÁMICA (VISTA LATERAL) A/
B=PANEL DE ABAJO O DE ARRIBA
