0,5 mt. 1
2
3
0,5 mt.
2
1
3
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1,
5
m
t.
3
2
1
0,5 mt. 1
2
3
0,5 mt.
2
1
3
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1,
5
m
t.
3
2
1
0,5 mt. 1
2
3
0,5 mt.
2
1
3
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1,
5
m
t.
3
2
1
11

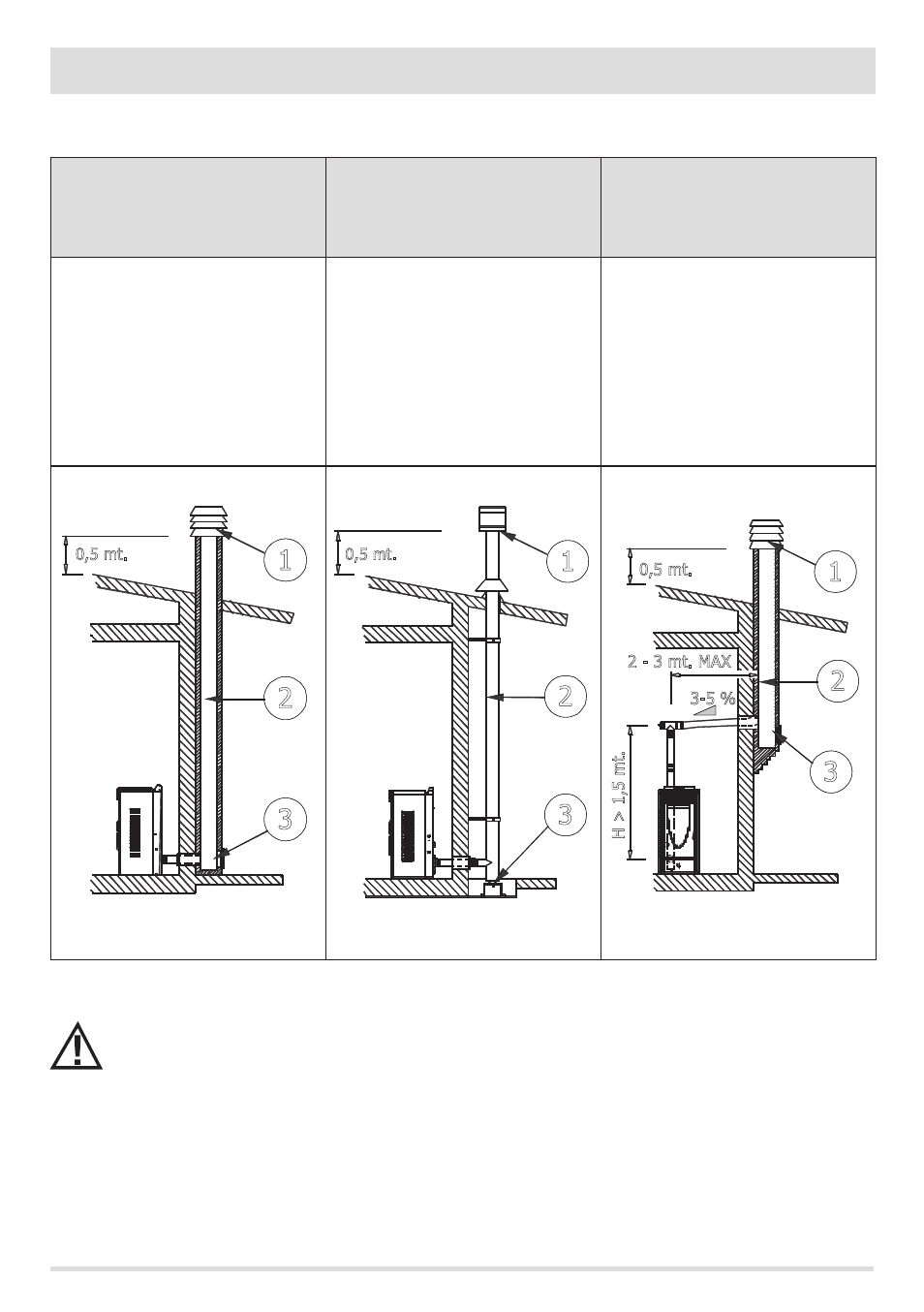

2-INSTRUCCIONES PARA LA INSTALACIÓN
CONEXIONES
CONEXIÓN A LA CHIMENEA CONEXIÓN A UN
CONDUCTO EXTERNO CON TUBO AISLA-
DO O PARED DOBLE
UNIÓN A LA CHIMENEA
Las dimensiones internas de la chimenea
no deben ser de más de 20x20 cm, o
diámetro 20 cm; en caso de dimensiones
superiores o de malas condiciones de
la chimenea (p. ej. grietas, asilamiento
insuficiente, etc.) se recomienda incorporar
un tubo de acero inoxidable de diámetro
adecuado por todo lo largo de la misma
hasta llegar a la parte superior.
El conducto exterior debe tener
dimensiones internas mínimas de 10x10
cm o diámetro de 10 cm y máximas de
20x20 cm o diámetro de 20 cm.
Se deben emplear únicamente tubos
aislados (doble pared) de acero inoxidable
lisos por dentro (no se admiten tubos
inoxidables flexibles) fijados a la pared.
La unión entre el producto y la chimenea
o el conducto de humos, para un
funcionamiento correcto, no debe tener
menos del 3% de inclinación en los tramos
horizontales cuya longitud global no debe
superar los 2/3 m y el tramo vertical de un
racor en “T” a otro (cambio de dirección) no
debe ser de menos de 1,5 m.
1) SOMBRERETE ANTIVIENTO 2) CHIMENEA 3) INSPECCIÓN
• Compruebe con instrumentos adecuados que haya un tiro de por lo menos 5 Pa.
• Asegúrese de que en la base de la chimenea haya un punto de inspección para el control periódico y la limpieza
que debe realizarse una vez al año.
• Realice una unión estanca a la chimenea con los racores y tubos que recomendamos (con marcado CE de
conformidad con la norma EN1856-2 con los requisitos mínimos T200 y P1).
• Controle obligatoriamente que haya instalado un sombrerete antiviento de conformidad con las normativas
vigentes.
• Este tipo de conexión, incluso en caso de interrupción momentánea de corriente, garantiza la evacuación de
los humos.
