Capítulo 4
MANUAL DE INSTALACIÓN Y USO
pág.
9
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
A A
A

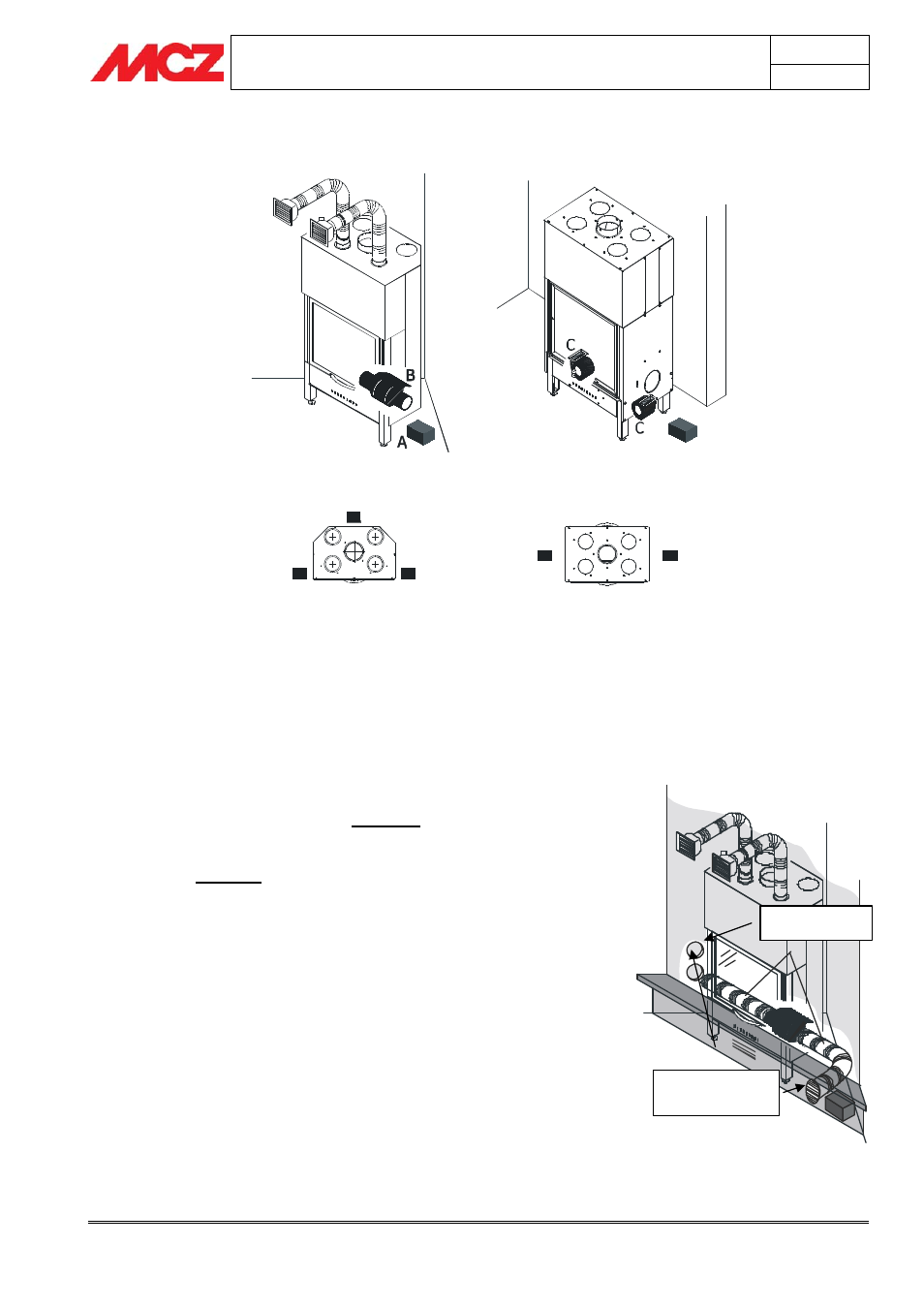

Ubicaciòn de la centralita
(A) vista desde arriba
TODOS LOS MODELOS Airsystem
AD EXCEPTO DEL Airsystem B70
A = Centralita FC700 - FC715
B = Ventilador 480/620 m/h 3
SOLO MODELO Airsystem B70
A A
A
A = Centralita FC700 - FC715
B = Ventiladores 180 m/h 3
Ubicaciòn de la centralita
(A) vista desde arriba
2.4. Canalizaciones para kit VF 480-620 m
3 /h
Si la chimenea térmica se instala con ventilación forzada, es de decir,
con el aprovechamiento de un ventilador de 480 o 620 m 3 /h, realizar
las tomas de aire y las canalizaciones como se indica a continuación:
para un intercambio correcto de oxígeno dentro de la habitación, se
recomienda conectar una de las dos canalizaciones al exterior,
realizando una toma de aire de 150 cm², de tal forma que se
pueda tomar aire limpio y fresco. La otra toma se debe realizar
dentro del lugar de instalación de la chimenea térmica (ésta también
debe ser de 150 cm²).
Esta modalidad permite una correcta mezcla del aire dentro del
lugar de instalación y un mejor enfriamiento de la estructura de la
chimenea térmica (Figura 8)
Para aquellos que no tuvieran la posibilidad de realizar este tipo de
conexión, en cualquier caso, se impone la unión de ambas
canalizaciones, ya se dirijan éstas al interior al exterior. Dependiendo
de la elección, se obtendrán temperaturas de funcionamiento algo más
altas o más bajas a la media, aunque esto no perjudicará al
funcionamiento correcto del producto.
Figura 17 – Posición de la centralita
Tomas de aire interior y
exterior de 150 cm
2 para el
aire de ventilación forzada.
Toma de aire comburente
de 150 cm
2
