Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
13
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
3.2. MONTAJE DEL VENTILADOR DE 480 m
3 /h
Para el montaje del kit de ventilación forzada de 480m 3 /h, es necesario
seguir estas operaciones:
1. EXTRAER EL FONDO HERMÉTICO:
• Levantar la puerta del hogar
• Quitar las superficies en refractario (Alutec®)
• Destornillar los tornillos autorroscantes A y quitar la bandeja B
dedicada a la contención de las superficies en Alutec (figura 10)
• Extraer el fondo hermético C desenroscando las dos tuercas D
(figura 10)
2. MONTAR EL VENTILADOR EN EL FONDO HERMÉTICO
• Identificar en el fondo hermético los orificios de enganche
ubicados alrededor de la arandela del ventilador.
• Atornillar el electroventilador de 480 m 3 /h utilizando los orificios
identificados previamente sobre el fondo hermético usando los
tornillos E (figura 11)
• Antes de volver a colocar el fondo hermético B en su
alojamiento, realizar las conexiones eléctricas como se ilustra
en el punto anterior.
• Prestar especial atención al montaje de la sonda de
temperatura.
3. MONTAJE DE LA SONDA DE TEMPERATURA
• Seguir las instrucciones del siguiente punto
3.3. MONTAJE DE LA SONDA DE TEMPERATURA
Se recomienda predisponer previamente las conexiones de la
centralita FC715 según todo lo expuesto en el esquema 1 de la
página 22.
MONTAJE DE LA SONDA:
• Identificar el orificio de paso para la introducción de la sonda D,
ubicado en el lado derecho o izquierdo de la base de la chimenea
térmica (figura 12)
• Introducir en el orificio D el tornillo de sostén de la sonda E y
bloquearla con la tuerca H
• Atornillar sin apretar el tornillo de bloqueo de la sonda G en el
punto de la sonda E, interponiendo la brida F (figura 12).
• Introducir hasta el fondo la sonda S en el orificio del tornillo de
bloqueo de la sonda G y apretar suavemente el tornillo G (con
una llave del 7).
Una vez completada la unión y conectada la clavija a la toma de
corriente del lugar de instalación, comprobar que se ilumine el led rojo
ubicado en la centralita.
Todos los cableados se deben realizar con la toma de
corriente sin introducir.
Comprobar que la toma de corriente tenga toma de
tierra.

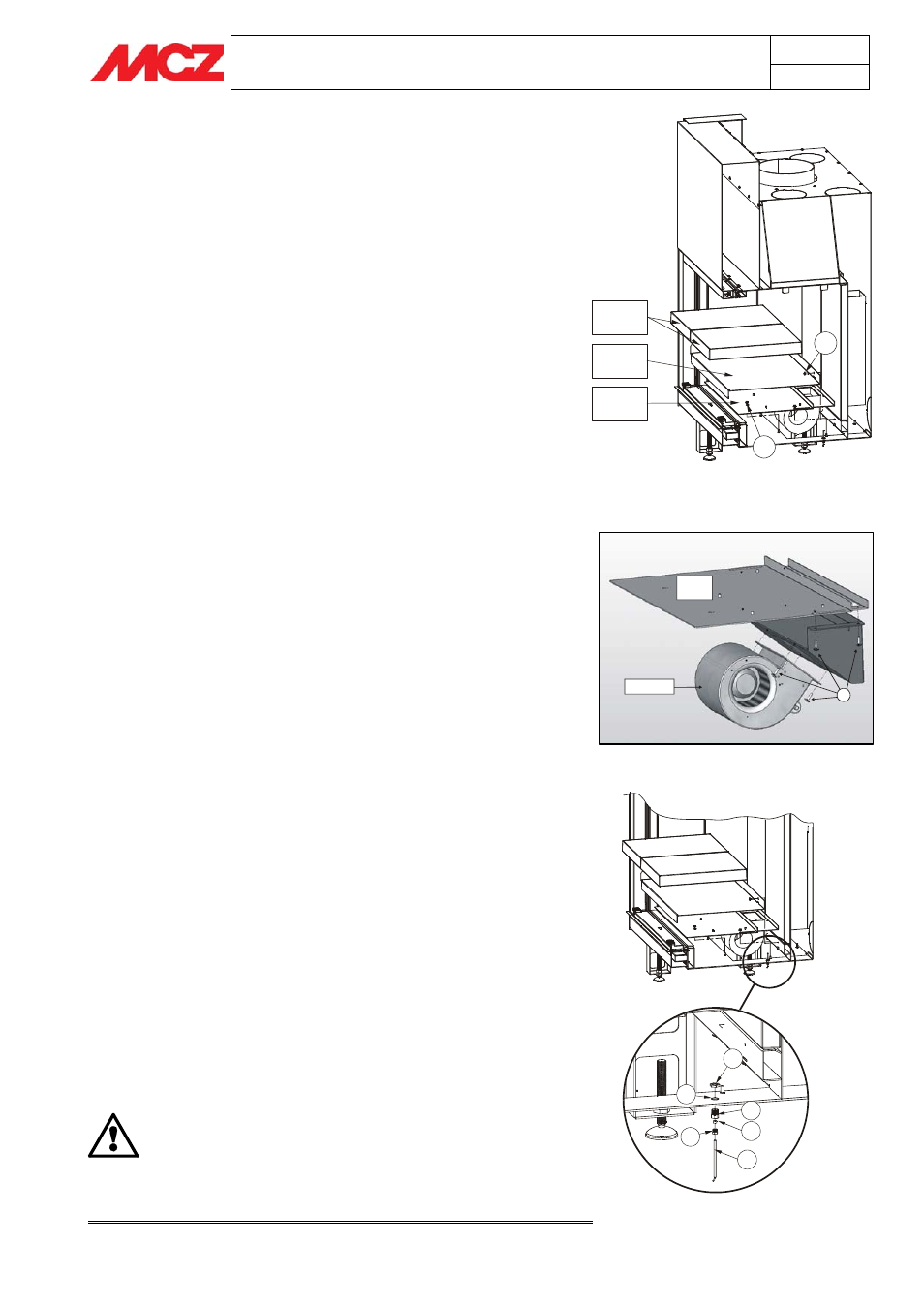

Figura 11 – Montaje del ventilador de 480 m 3 /h
Figura 10 – Desmontaje del fondo hermético
interno
Figura 12 – Montaje de la sonda
A
Vassoio
B
Piani in
Alutec®
Fondo
C
D
Sezione
FORMA
H
Posizione
foro sonda
E
F
G
D
S
E
Fondo
C
Ventilatore
