3.3.2. ESTUFA FACE
Para montar los costados es necesario:
Levantar la tapa “A”
Cortar los dos precintos que mantienen el top “B” fijado a la
estufa
Quitar el top “B”.
Tome el costado “C” (asegúrese de que entre en la parte bajo la clavija
“G”) y fíjelo a la chapa superior de la estufa con los tornillos “E y F”
que se suministran.
En la parte trasera, el costado se fija a la estructura por medio del
tornillo “D” de abajo
Repita la misma operación para los dos costados. A continuación,
levante la tapa “A” y coloque el top de hierro colado “B”.
A
B
C
D
E
F
G

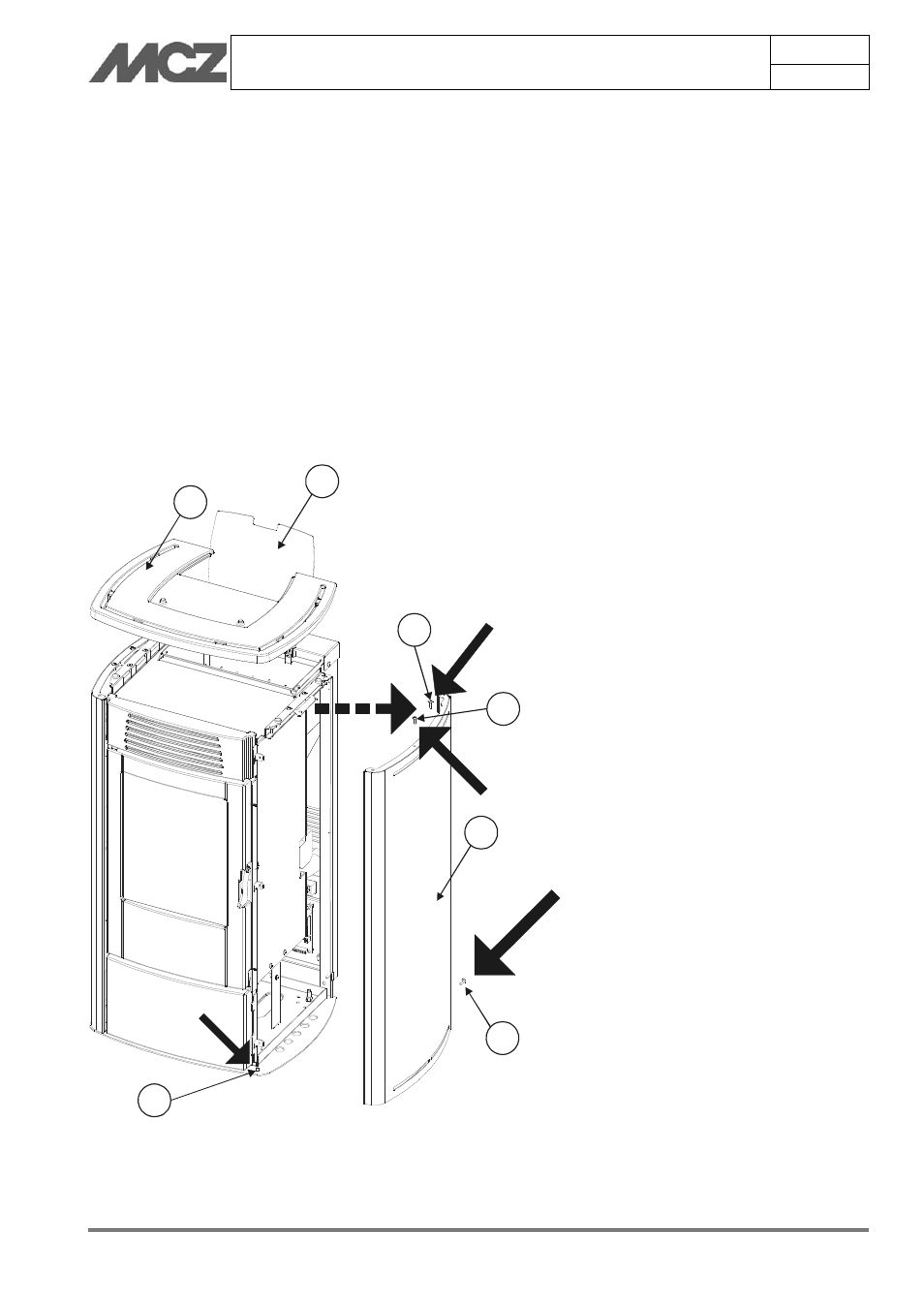

Figura 6 – Montaje de los costados de la
estufa Face
