3.3. MONTAJE DEL REVESTIMIENTO
3.3.1. ESTUFA KAIKA
Coloque el top de acero “A” y fíjelo con los cuatro tornillos
suministrados “D” y “E” (dos a la derecha y dos a la izquierda) de abajo
arriba.
Quite el perfil trasero “C” ya fijado a la estufa con los tres tornillos “F”,
“G” y “H”.
Tome el costado “B” y móntelo, coincidiendo con los orificios, en las
clavijas “M” y “N” preparadas en la parte delantera de la estufa.
Fije el costado “B” con el tornillo de arriba “L”.
A continuación vuelva a montar el perfil “C” fijándolo con los tres
tornillos “F”, “G” y “H” a la estructura y al costado “B” de acero.
A
B
C
D
E
F
G
L
H

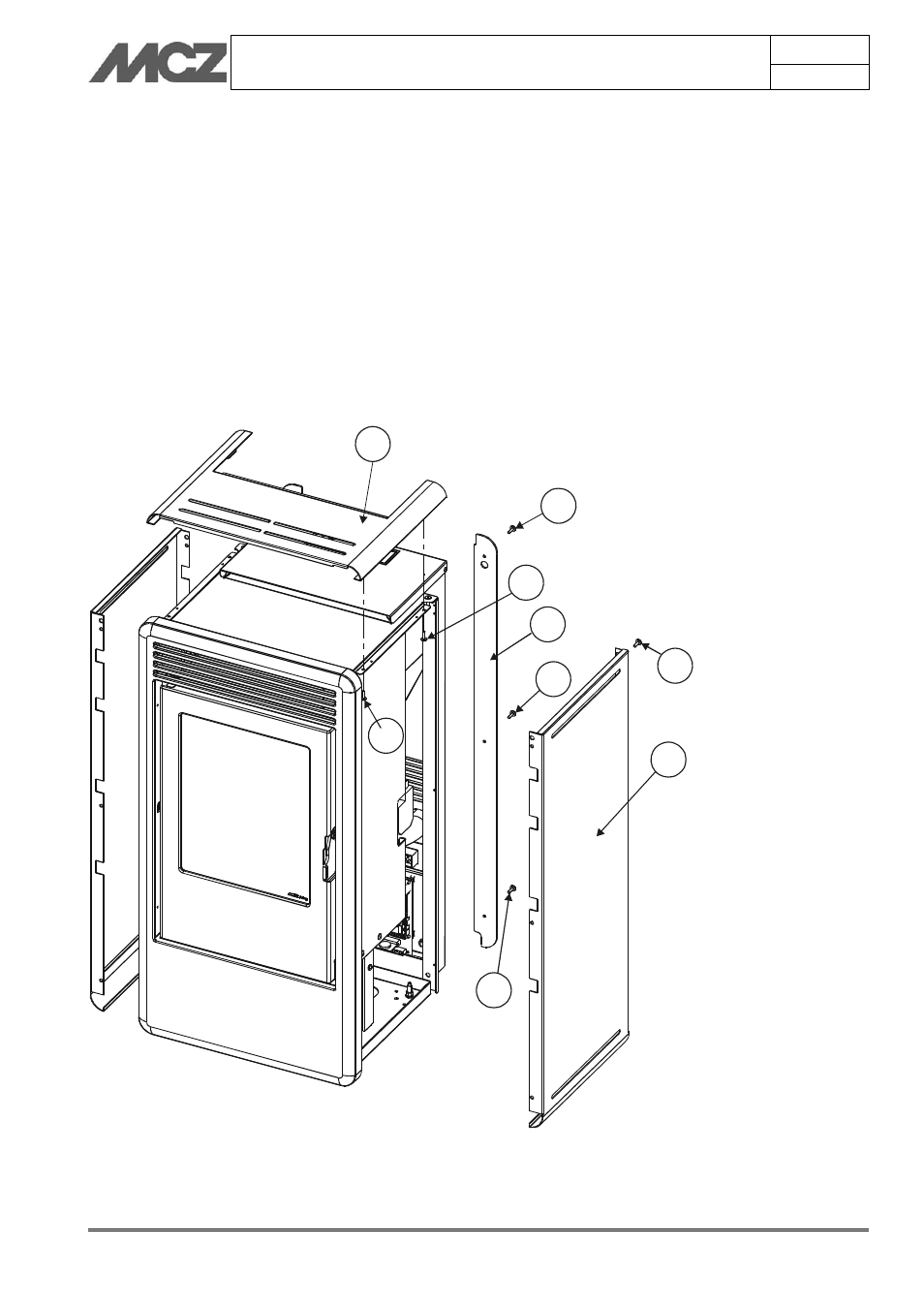

Figura 4 – Montaje de los costados de la
estufa Kaika
