ES
2
ÍNDICE
Identificación (¿Qué es Qué?) 2
Identificación de Symboles 3
Normas de Seguridad 4
Ensamblaje 8
Funcionamiento 10
Metodos de corte 12
Servicio y Ajustes 15
Almacenaje 18
Tabla Diagnostica 19
Declaración de conformidad 20
Especificaciones de Técnicas 21

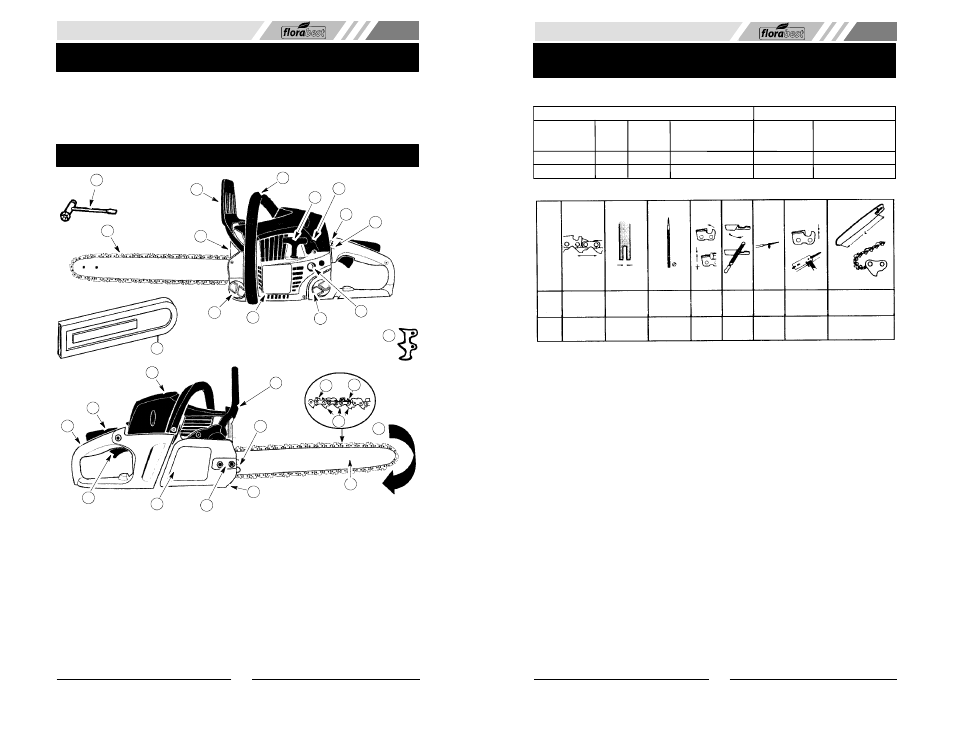

IDENTIFICACIÓN (¿QUÉ ES QUÉ?)
27
3
2
1
4
5
6
7
8 9
10 11
28
29
17
23 24
25
15 26
21
14
13
12
16
20
19
22
18
1. Cadena
2. Silenciador
3. Protector de mano delantera
4. Mango delantera
5. Palanca de arranque
6. Tornillo de la marcha lenta
7. Interruptor ON/STOP
8. Bombeador
9. Depósito de aceite de la cadena
10. Cubierta del arrancador
11. Depósita de combustible
12. Mango trasero
13. Traba del acelerador
14. Cubierta del cilindro
15. Tornillo de la marcha lenta
16. Gatillo acelerador
17. Palanca del cebador/march lenta rapida
18. Freno de cadena
19. Captador de cadena
20. Cubierta del embrague
21. Tuercas de la barra
22. Barra guía
23. Cuchillas
24. Marcador de profundidad
25. Eslabones de funcionamiento
26. Dirección de rotación de la cadena
27. Herramienta de ajuste de la cadena y la barra guía
28. Cubierta de la barra
29. Tope dentado
PT
63
ESPECIFICAÇÕES TÉCNICAS
Lâmina Corrente
Largura N.º máx. de dentes Comprimento,
Comprimento, Passo, so sulco, no rolete da ponta ligação di accion-
pol pol mm da lâmina Tipo amento (pz)
14 0,375 1,3 7T Oregon 91VJ 52
14 0,375 1,3 7T Oregon 91VG 52
Combinações de lâmina e corrente
O equipamento de corte seguinte foi aprovado para os modelo Florabest FBKS 4014.
0,375 80° 30° 0° 0,050/1,3 0,025/0,65 91VJ
Tipo Polegada Pol/mm Pol/mm Grau° Grau° Grau° Pol/mm Polegada/cm :dl
91VG 0,375 0,050/1,3 80° 30° 0° 0,025/0,65
5/32 / 4,0
5/32 / 4,0
14/35:52
14/35:52
