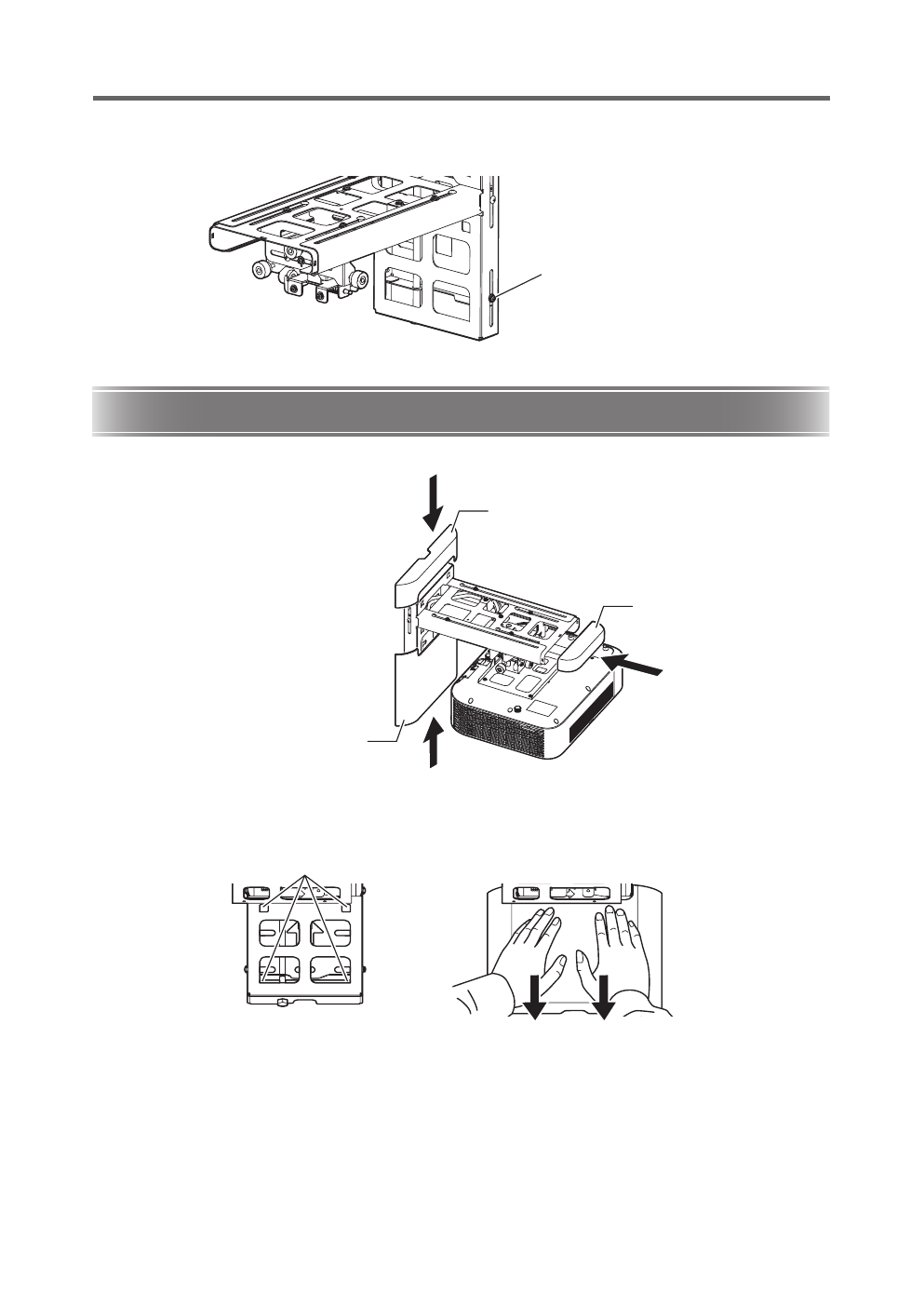

Fijación de las cubiertas
ES-18
z Una vez completados los ajustes 1 a 6, apriete firmemente el tornillo de fijación con arandela de
muelle (tornillo de fijación).
Fije las cubiertas superior e inferior de la placa de anclaje en la pared y la cubierta del brazo.
Cómo fijar la cubierta inferior de la placa de anclaje en la pared
1. Alinee los cuatro ganchos de la parte trasera de la cubierta con los cuatro orificios del soporte.
2. Deslice la cubierta hacia abajo haciendo presión sobre la cubierta con ambas manos en las
ubicaciones de los ganchos.
Tornillo con arandela de muelle
(tornillo de fijación)
Fijación de las cubiertas
Cubierta superior de la placa de anclaje en la pared
Cubierta inferior de la placa de
anclaje en la pared
Cubierta del brazo
Orificios
