Cómo ajustar la posición, la elevación y el ángulo
Después de aflojar el tornillo de fijación y de realizar los ajustes con la perilla reguladora, apriete
firmemente el tornillo de fijación.
1.
Afloje el tornillo de posicionamiento.
2.
Ajuste el ángulo de rotación con la perilla reguladora.
3.
Apriete el tornillo de posicionamiento hasta que su extremo entre en contacto con
el soporte interior.

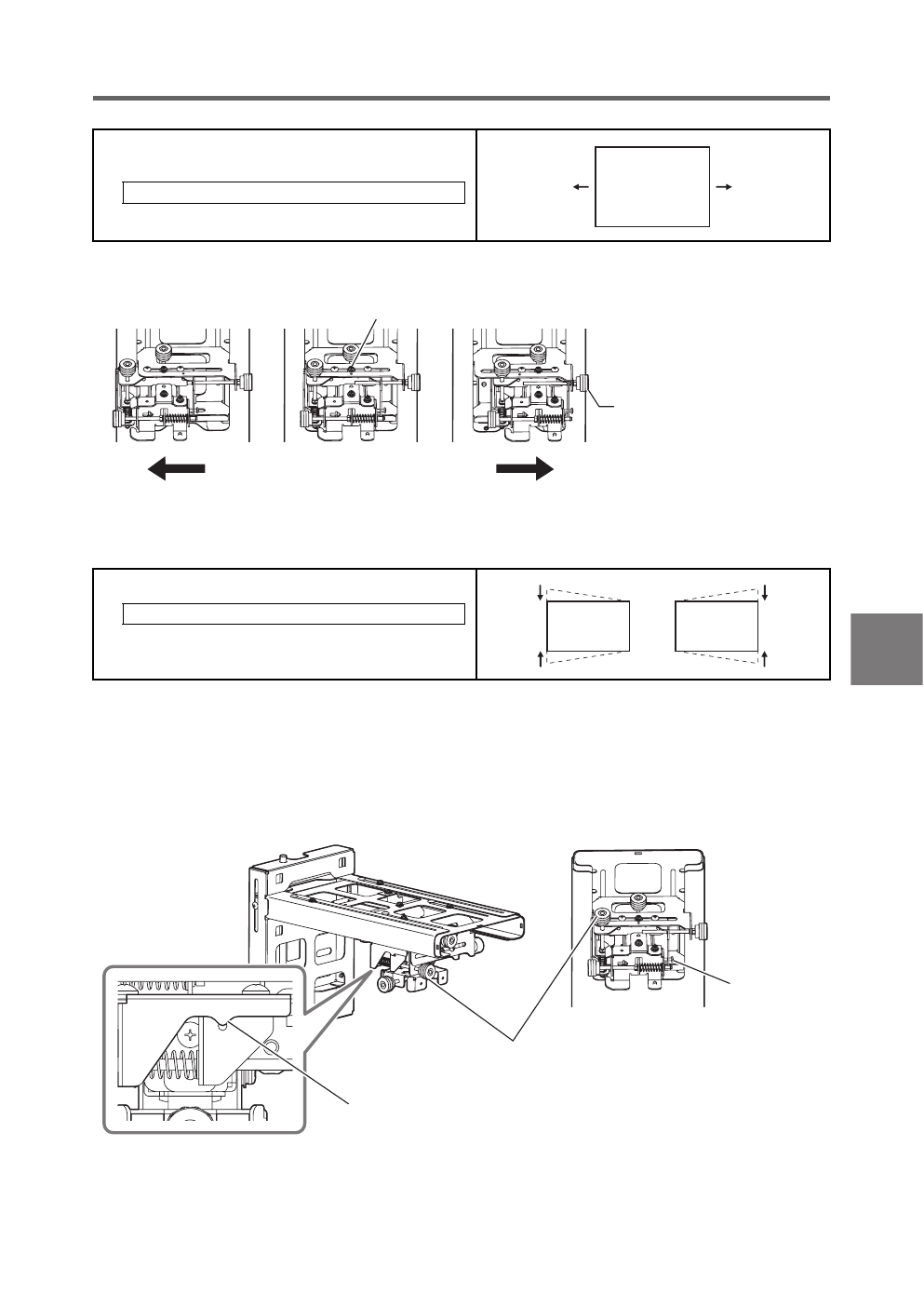

5 Ajuste de la posición horizontal del área de
proyección
Rango de ajuste: ±30mm
6 Ajuste del área de giro del área de proyección
Rango de ajuste: ±5°
Perilla reguladora
Posición central: El orificio pequeño situado
debajo de la ranura del tornillo de fijación
indica la posición central.
Tornillo de fijación
Perilla reguladora
Tornillo de
posicionamiento
Posición central: Cuando el puntero está alineado con el orificio pequeño.
