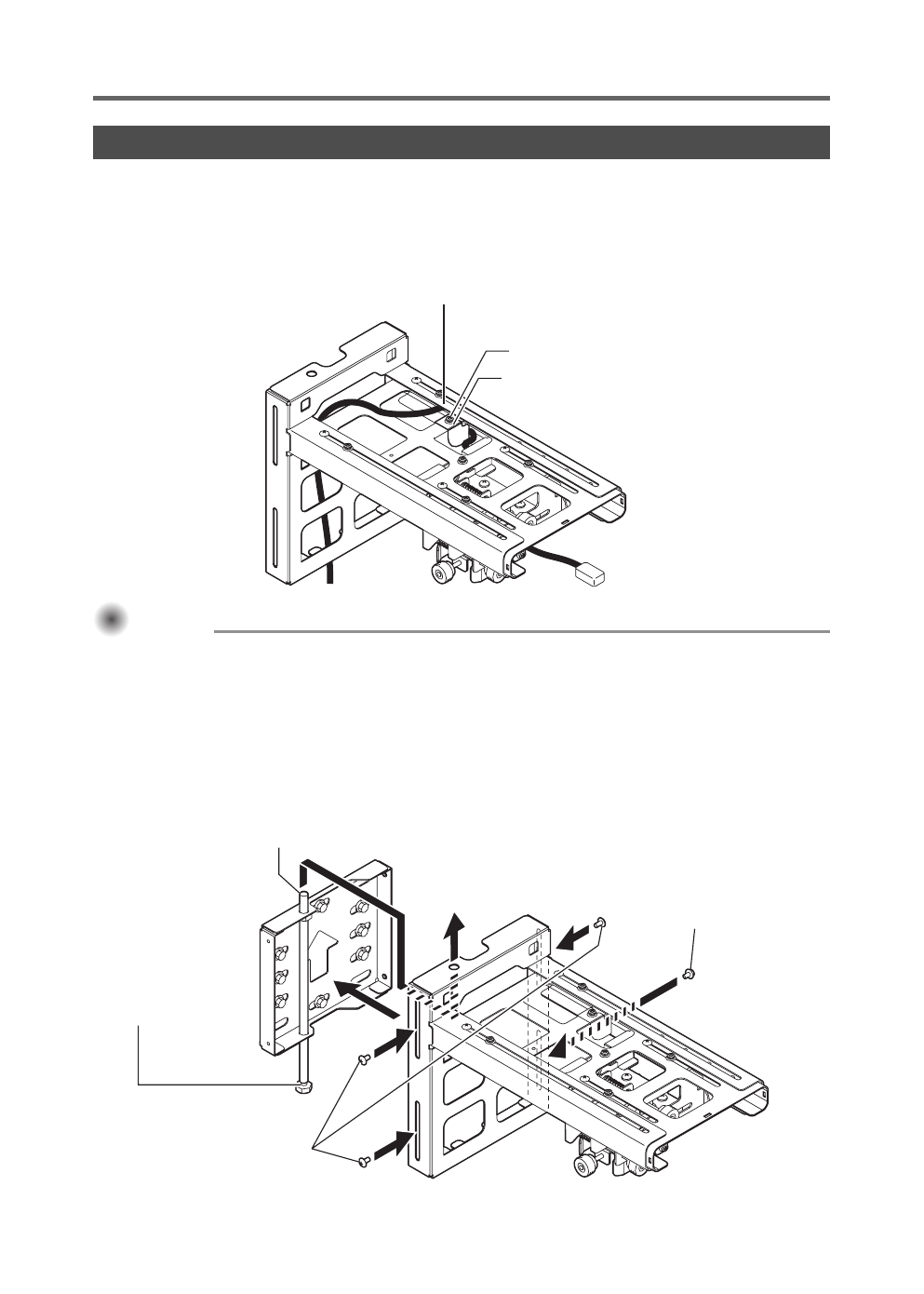

Instalación del soporte para montaje en la pared
ES-10
1.
Quite el tornillo y retire el soporte de la guía del cable.
2. Pase el cable a través del soporte principal.
3. Vuelva a colocar el soporte de la guía del cable en su posición original y asegúrelo
con el tornillo.
¡Importante! ¡ Importante! ¡Importante!
z Tienda el cable como se muestra arriba con cuidado para no dañarlo.
z No intente forzar el cable a través del brazo.
4.
Vuelva a fijar el soporte en su posición original en la placa de anclaje en la pared y
apriete los cuatro tornillos para asegurarlo en posición. Apriete firmemente los tres
pernos de tope y apriete levemente el tornillo con arandela de muelle.
z El soporte podrá moverse hacia arriba y hacia abajo, incluso después de haber apretado los
pernos de tope.
z Utilice el tornillo con arandela de muelle en el lugar mostrado en la ilustración. En este momento,
apriete este tornillo solo ligeramente ya que deberá utilizarlo más tarde para el ajuste de la altura.
3. Fije el soporte en la placa de anclaje en la pared.
Tienda el cable a través del brazo.
Fije el cable con los soportes de guía del cable.
Tornillo
Inserte el tornillo de ajuste vertical de la placa de anclaje en la pared en los orificios del soporte.
Tornillo con arandela de muelle
(M5 × 10)
Perno de tope × 3
(Pernos con espaciadores)
Deslice la ranura situada
debajo de la cabeza del
tornillo de ajuste vertical
en el recorte en forma de
U del soporte.
