S-28

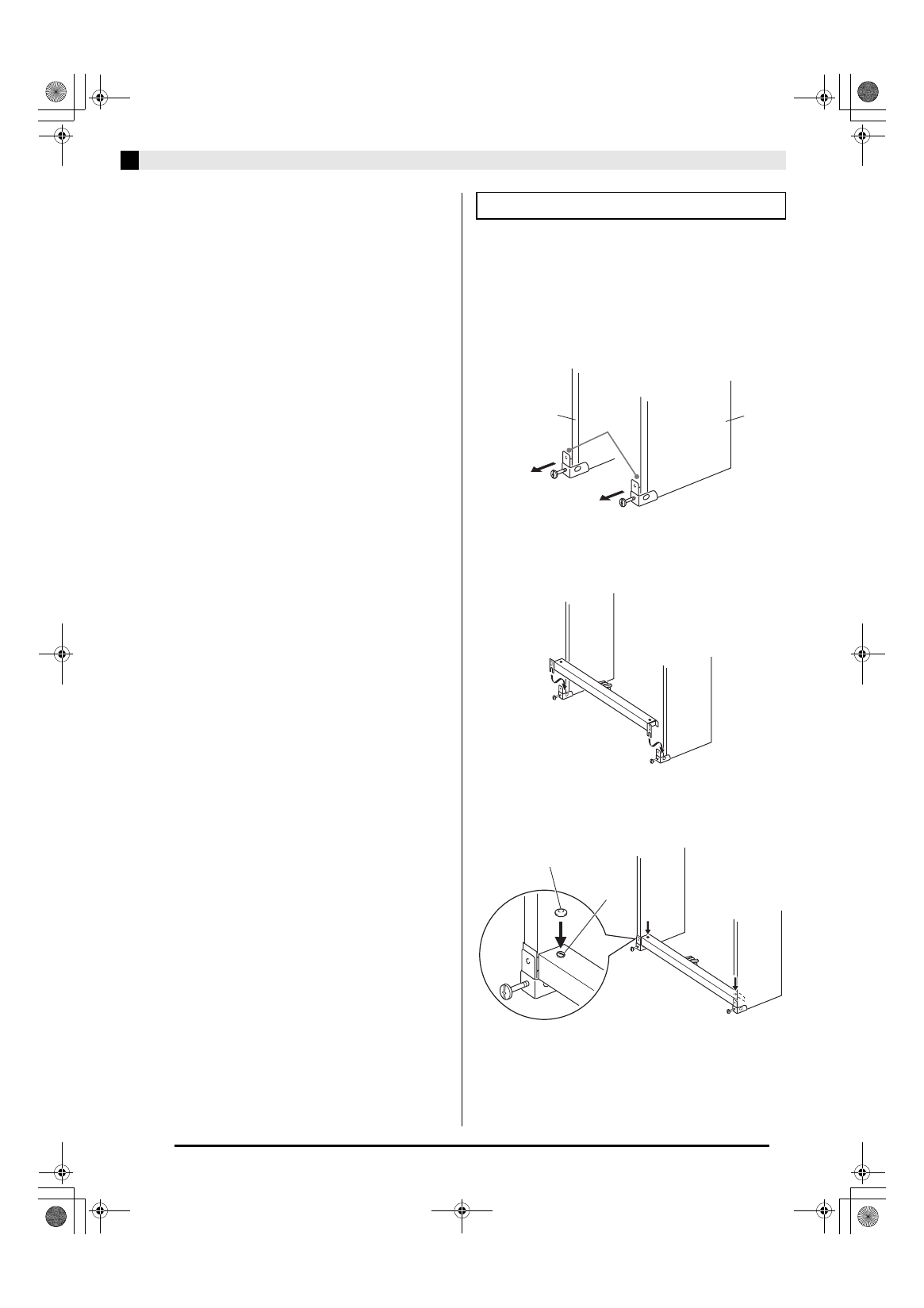

Armado del soporte
Para apretar el conector de unión y el tornillo
(1) Gire el tornillo unos tres vueltas en sentido
antihorario para asegurarse de que el tornillo se
encuentra en el centro del conector de unión.
(2) Gire lentamente el tornillo en sentido horario y
compruebe que puede apretarse sin ninguna
resistencia. Si siente alguna resistencia, significa
que el tornillo no encaja correctamente en el
conector de unión. Gire otra vez el tornillo en
sentido antihorario e intente encajarlo
correctamente.
(3) Si tiene dificultades en introducir dichos tornillos,
utilice un destornillador para girar el conector de
unión en 180 grados. Seguidamente vuelva a
realizar los pasos (1) y (2) para que el tornillo encaje
en el orificio roscado del lado opuesto.
* No aplique nunca una fuerza excesiva cuando el
tornillo no encaje correctamente, pues se podrán
dañar las roscas del tornillo y del conector de unión,
haciendo imposible apretar el tornillo.
• Realice los pasos 1 a 9 comenzando desde la página
S-25.
10.
Afloje los tornillos en la parte inferior de los
paneles laterales del soporte A y B para
crear un huelgo entre los paneles laterales y
los soportes esquineros, tal como se muestra
en la ilustración.
11.
Tal como se muestra en la ilustración, inserte
los soportes de la unidad de pedal en los
huelgos creados por usted en el paso 10.
12. Apriete firmemente los tornillos G apretados
temporalmente en el paso 9.
• Cubra las cabezas de los tornillos con las tapas J.
Colocación del soporte contra una pared
B A
Huelgo
G
J
B
