S-26

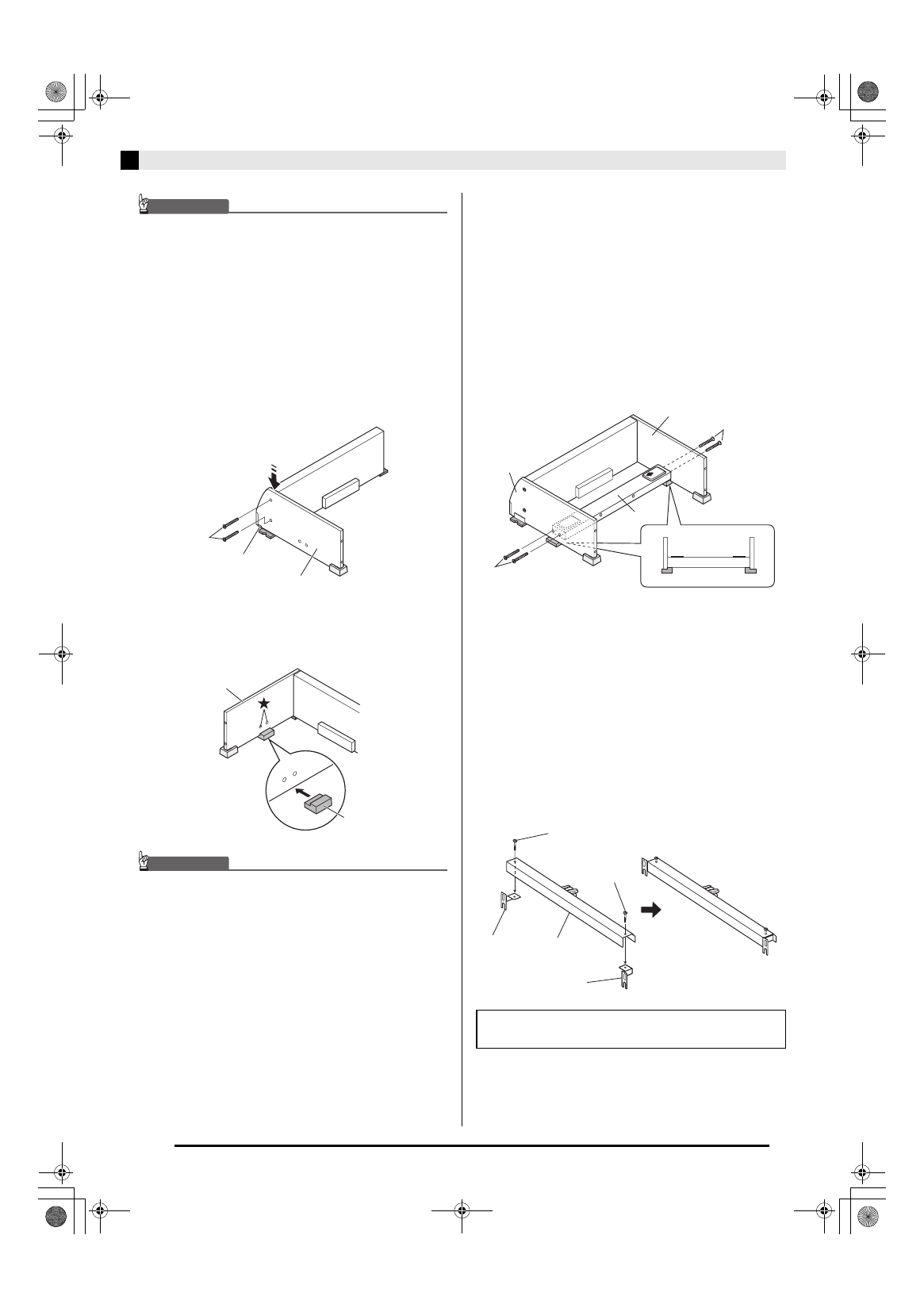

Armado del soporte
¡IMPORTANTE!
• Cuando realice el paso (3-1) anterior, asegúrese de que
el borde superior del panel lateral A llegue a la parte
inferior del panel superior del piano digital. De lo
contrario, no conseguirá poner el panel lateral A del
soporte en sentido recto en el paso (3-2).
4.
Realice los siguientes pasos para asegurar el
panel lateral al piano digital.
(4-1) Presione el panel lateral A hacia abajo e insértelo
hasta el fondo del soporte del lateral del piano
digital.
(4-2) Asegure el panel lateral A al piano digital
mediante los tornillos D.
5.
Inserte la pieza de espuma K -(c) debajo del
panel lateral A, tal como se indica en la
ilustración.
¡IMPORTANTE!
• La pieza de espuma debe colocarse directamente debajo
de los dos orificios roscados (  ) del panel lateral.
6.
Repita los pasos 2 a 5 para fijar el panel
lateral B al otro lateral del piano digital.
7.
Con la caja de altavoces C de costado tal
como se observa en la ilustración, asegure
los paneles laterales A y B a la caja de
altavoces C. Asegure los paneles laterales
usando los cuatro tornillos
D.
• Haga coincidir los orificios roscados de la caja de
altavoces C con los orificios roscados de los paneles
laterales mientras instala los tornillos D.
• Apriete parcialmente los tornillos sobre uno de los
laterales de la caja de altavoces C y, a continuación,
apriete completamente los tornillos del lado opuesto.
• Seguidamente, termine de apretar completamente los
tornillos apretados parcialmente.
• También podrá instalar la caja de altavoces C de
manera que quede dirigida hacia la parte posterior
del soporte.
8. Después de comprobar que todos los
tornillos se encuentran completamente
apretados, retire el material de empaque y
ponga de pie el soporte.
• Luego de enderezar el soporte, cubra cada uno de los
ocho tornillos instalados hasta este punto con las
tapas de tornillo E.
9.
Fije los soportes I a la unidad de pedal F y
asegúrelos temporalmente con los tornillos G.
D
A
(4-1)
(4-2)
Soporte
K
-(c)
A
Si desea colocar el piano digital contra la pared,
proceda al paso 10 de la página S-28.
B
C
A
D
D
I
-(b)
I
-(a)
F
G
G
B
