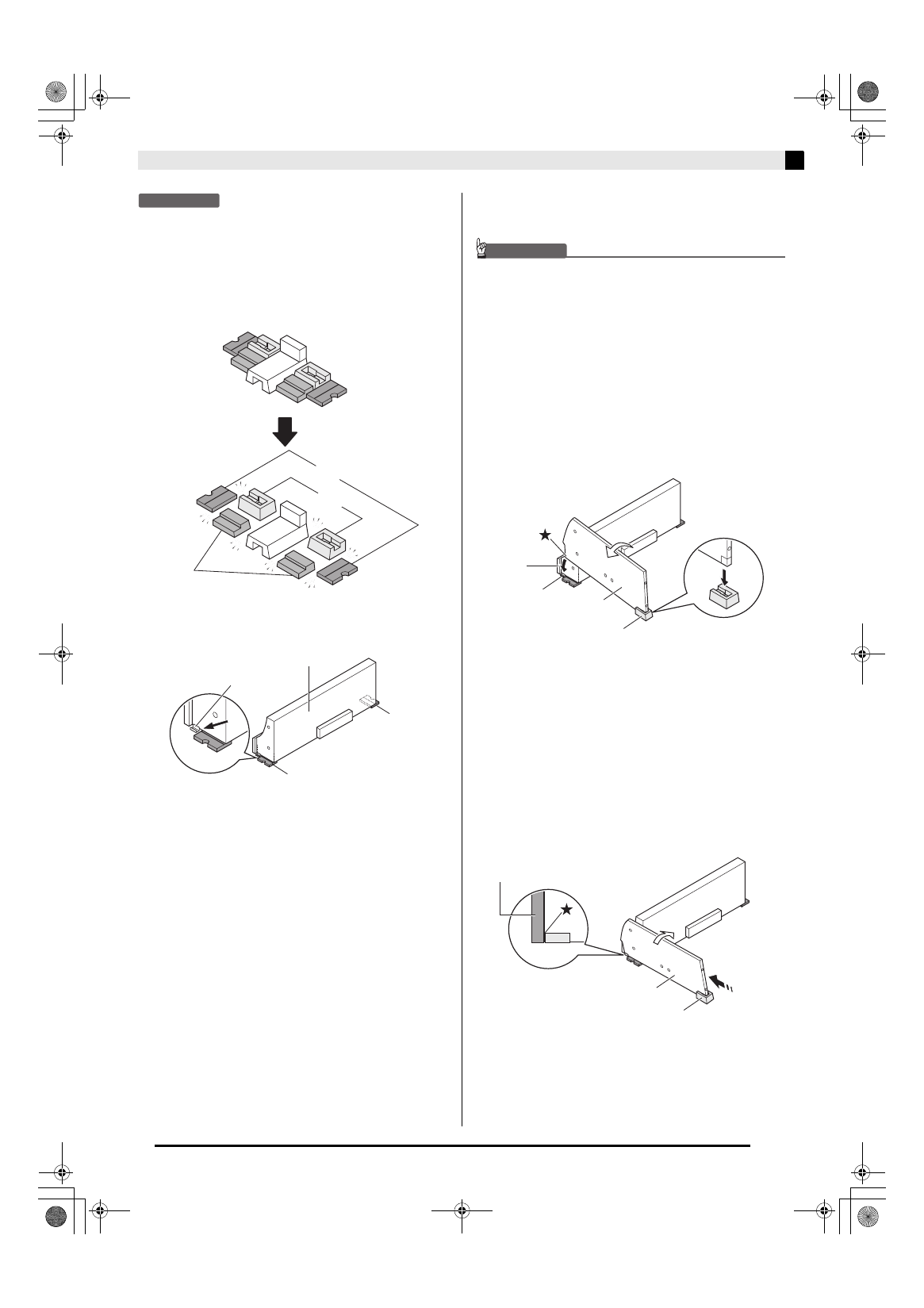

Armado del soporte
S-25
PREPARACIÓN
• Antes de conectar el soporte, divida el material de
empaque de espuma de poliestireno K en las secciones
indicadas en la siguiente ilustración. Luego de dividir el
material, deberá contar con un total de seis piezas
designadas K
-(a) , K -(b) , y K -(c) , las cuales se utilizarán
durante el armado del soporte.
• Si no tiene ningún material de empaque disponible,
utilice una revista o algún otro elemento grueso.
1. Ponga el piano digital sobre las dos piezas de
espuma K
-(a) .
* Asegúrese de que los bordes de los soportes de uno u
otro lateral del piano digital se encuentren colocados
encima de las piezas de espuma de poliestireno.
2.
Efectúe los siguientes pasos para fijar el
panel lateral A al piano digital.
¡IMPORTANTE!
• Tenga la precaución de no dañar la esquina del panel
lateral (  ) al insertarla en el soporte del lateral del piano
digital en el paso (2-3) de abajo. Nunca intente insertar el
panel lateral en el soporte sin haberlo inclinado en
ángulo, tal como se indica en el paso (2-2). De lo
contrario, se podría dañar la esquina del panel lateral.
(2-1) En el panel lateral A, localice la esquina que
dispone de una pieza metálica, y luego inserte esa
esquina en la pieza de espuma K
-(b) .
(2-2) Incline ligeramente el panel lateral A, tal como se
indica mediante la flecha en la ilustración.
(2-3) Mantenga el panel lateral A inclinado en ángulo,
e inserte con cuidado la esquina opuesta (  ) en el
soporte del lateral del piano digital.
3.
Mantenga inclinado el panel lateral A en
ángulo, y alinéelo con el lateral del piano
digital.
(3-1) Empuje el panel lateral A en la dirección indicada
por la flecha negra en la ilustración y alinéelo de
manera que quede el menor espacio posible entre
el borde superior A y la parte inferior del panel
superior del piano digital (
 ).
(3-2) Luego de finalizar la alineación, coloque el panel
lateral A del soporte en sentido recto de manera
que quede firmemente posicionado contra el
lateral del piano digital.
K
-(c)
K
-(a)
K
-(b)
K
-(a)
K
-(a)
Soporte
*
Parte inferior del piano digital
K
-(b)
A
(2-1)
(2-2) (2-3)
Soporte
(3-2)
(3-1)
K
-(b)
A
Panel superior del piano digital
B
