S-10
Conexiones
La salida de las notas del piano digital se efectúa a
través de LINE OUT R (salida del canal derecho) y
LINE OUT L/MONO
(salida del canal izquierdo).
Conecte un amplificador de teclado u otro dispositivo
para dirigir la salida hacia los altavoces. Puede ajustar
el nivel de volumen de LINE OUT con la perilla
(VOLUME)
del piano digital.
¡IMPORTANTE!
• Cada vez que conecte algún dispositivo al piano
digital, primero ajuste el volumen a un nivel bajo
mediante la perilla
(VOLUME). Después de la
conexión, podrá ajustar el volumen al nivel que
desee.
• Cuando conecte un dispositivo al piano digital,
asegúrese de leer la documentación del usuario
entregada con el dispositivo.
Para dar salida hacia un amplificador de
instrumentos musicales (Figura
)
Utilice un cable de conexión disponible
comercialmente para conectar el amplificador a la toma
LINE OUT L/MONO
del piano digital, tal como se
muestra en la Figura
. La conexión de un cable sólo a
LINE OUT L/MONO
hace que los canales izquierdo y
derecho se mezclen y que se obtenga una salida
monoaural.
Para dar salida hacia un equipo de audio
(Figura
)
Utilice cables de conexión disponibles comercialmente
para conectar tal como se muestra en la Figura
.
Normalmente, debe ajustar el selector de entrada del
equipo de audio al terminal en el que se encuentra
conectado el piano digital (AUX IN, etc.).
Para la entrada desde un equipo de audio
(Figura
)
La entrada de la toma LINE IN R se emite desde la
toma LINE OUT R , y la entrada de la toma LINE IN
L/MONO
se emite desde LINE OUT L/MONO. Utilice
cables de conexión disponibles comercialmente que
correspondan con el equipo que se está conectando. La
conexión de un cable a LINE IN L/MONO solamente
hace que los canales izquierdo y derecho se mezclen y
se emitan a través de LINE OUT R y LINE OUT L/
MONO
.
NOTA
•
La entrada desde LINE IN R y LINE IN L/MONO
se emite tal como está desde LINE OUT R y LINE
OUT L/MONO
. El ajuste de la perilla
(VOLUME)
del piano digital no afecta a esta
salida.
Utilice sólo los accesorios especificados para este piano
digital.
El uso de accesorios no autorizados crea el riesgo de
incendio, descarga eléctrica y lesiones personales.
NOTA
•
Para obtener información acerca de los accesorios
vendidos por separado para este producto, solicite el
catálogo de CASIO a su vendedor o visite el sitio
web de CASIO en la siguiente URL.
http://world.casio.com/

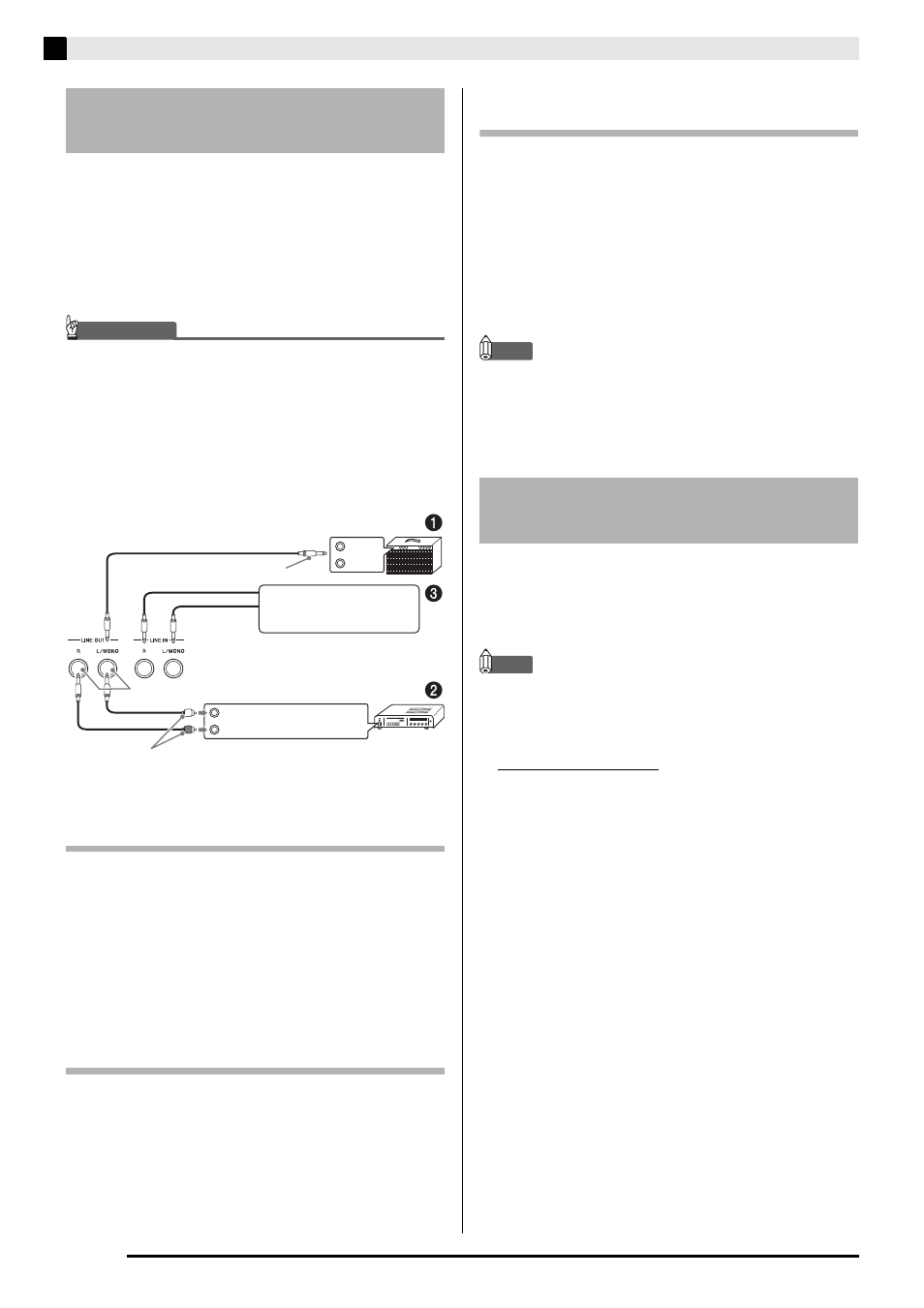

Conexión de un equipo de
audio o un amplificador
INPUT 1
INPUT 2
Amplificador de guitarra
Amplificador de teclado, etc.
Clavija estándar
Toma estándar
IZQUIERDO (Blanco)
DERECHO (Rojo)
Grabadora de cinta,
fuente de sonido MIDI, etc.
Toma AUX IN del amplificador de audio, etc.
Clavija de espiga
Accesorios entregados y
opcionales
