2 mensajes de error de apilado (conexión), 0 funcionamiento, Stackclock fault settings/info – Magnum Energy ME-RC Remote Manual del usuario

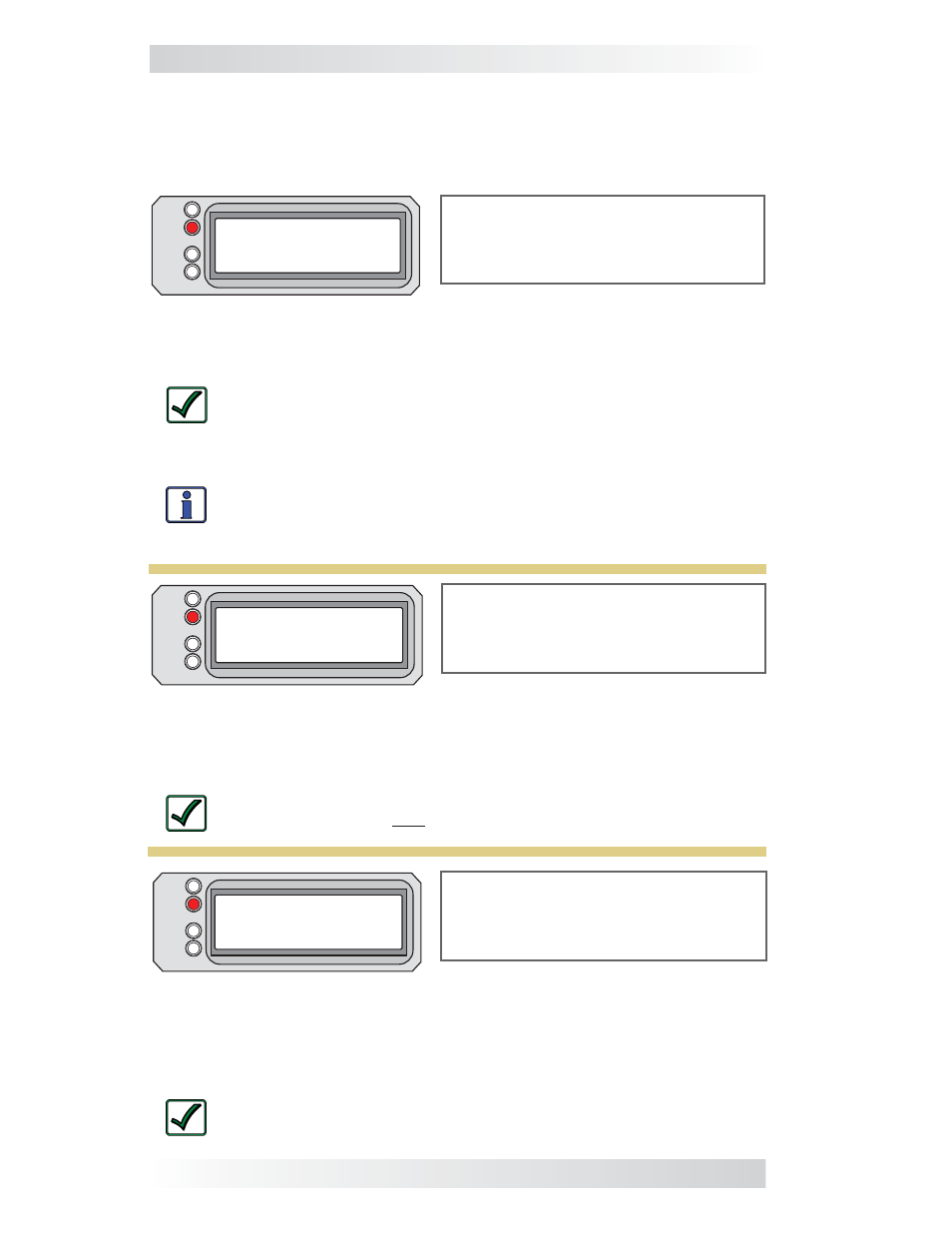

Página 62: Stack mode fault settings/info, Stackphase fault settings/info

55
©2013 Magnum Energy, Inc.
5.0 Funcionamiento
Stack Mode Fault aparece en la
pantalla LCD. El LED (rojo) FAULT está
encendido. Los LED PWR (verde), CHG
(verde) e INV (verde) están apagados.
Ilustración 5-33, Fallo modo apilado
StackPhase Fault aparece en la
pantalla LCD. El LED (rojo) FAULT está
encendido. Los LED PWR (verde), CHG
(verde) e INV (verde) están apagados.
Ilustración 5-34, Fallo fase apilado
• Stack Mode Fault (Fallo Modo Apilado) – Esta unidad ha detectado un
problema con el "otro" de los inversores conectados. Compruebe la unidad
de una condición de fallo.
Solución: Este fallo desaparecerá automáticamente cuando se
corrija el fallo con el otro inversor.
• StackPhase
Fault
(Fallo Fase Apilado) – 1. El cableado de entrada de
CA es incorrecto; 2. Una fase se perdió desde la fuente de entrada de CA; 3.
Uno de los relés internos de transferencia del inversor está defectuoso, o, 4.
El interruptor de entrada de CA del inversor puede estar abierto.
Solución: Si este problema no se soluciona después de comprobar
estas cuatro recomendaciones, realice un reinicio del inversor (véase
la Sección 6.2).
• StackClock
Fault
(Fallo Reloj Apilado) – Hay un problema con el cable
conectador, o bien, un inversor pierde la sincronización con otro inversor.
Solución: Asegúrese de que está utilizando un cable de apilamiento
Magnum (esto no es un cable de teléfono/datos, se trata de un cable
hecho a medida). Inspeccione el cable del conectador y vuelva a
conectar en ambos extremos (escuchar y asegurarse de que escuche
un "clic" de los conectores en ambos inversores).
Información: Se sabe que este fallo se produce cuando un accesorio
Magnum Energy se conecta al puerto de apilado del inversor, pero la ins-
talación no está usando varios inversores en una confi guración apilada.
Si ocurre esto, realice un reinicio del convertidor (véase la Sección 6.2).
Ilustración 5-32, Fallo StackClock
StackClock Fault aparece en la
pantalla LCD. El LED (rojo) FAULT está
encendido. Los LED PWR (verde), CHG
(verde) e INV (verde) están apagados.
5.3.3.2 Mensajes de error de apilado (conexión)
Una condición de fallo puede ocurrir cuando dos inversores se apilan en serie,
utilizando una interfaz de apilamiento, que no es posible en una instalación
de un solo inversor. Consulte los siguientes mensajes de fallo para ayudar a
solucionar problemas de los inversores.
FAULT
PWR
CHG
INV
StackClock Fault
Settings/Info..
FAULT
PWR
CHG
INV
Stack Mode Fault
Settings/Info..
FAULT
PWR
CHG
INV
StackPhase Fault
Settings/Info..
