SMA Solar Technology AG Localización de fallos
Instrucciones de instalación SMC6-8TL-IES101040 75

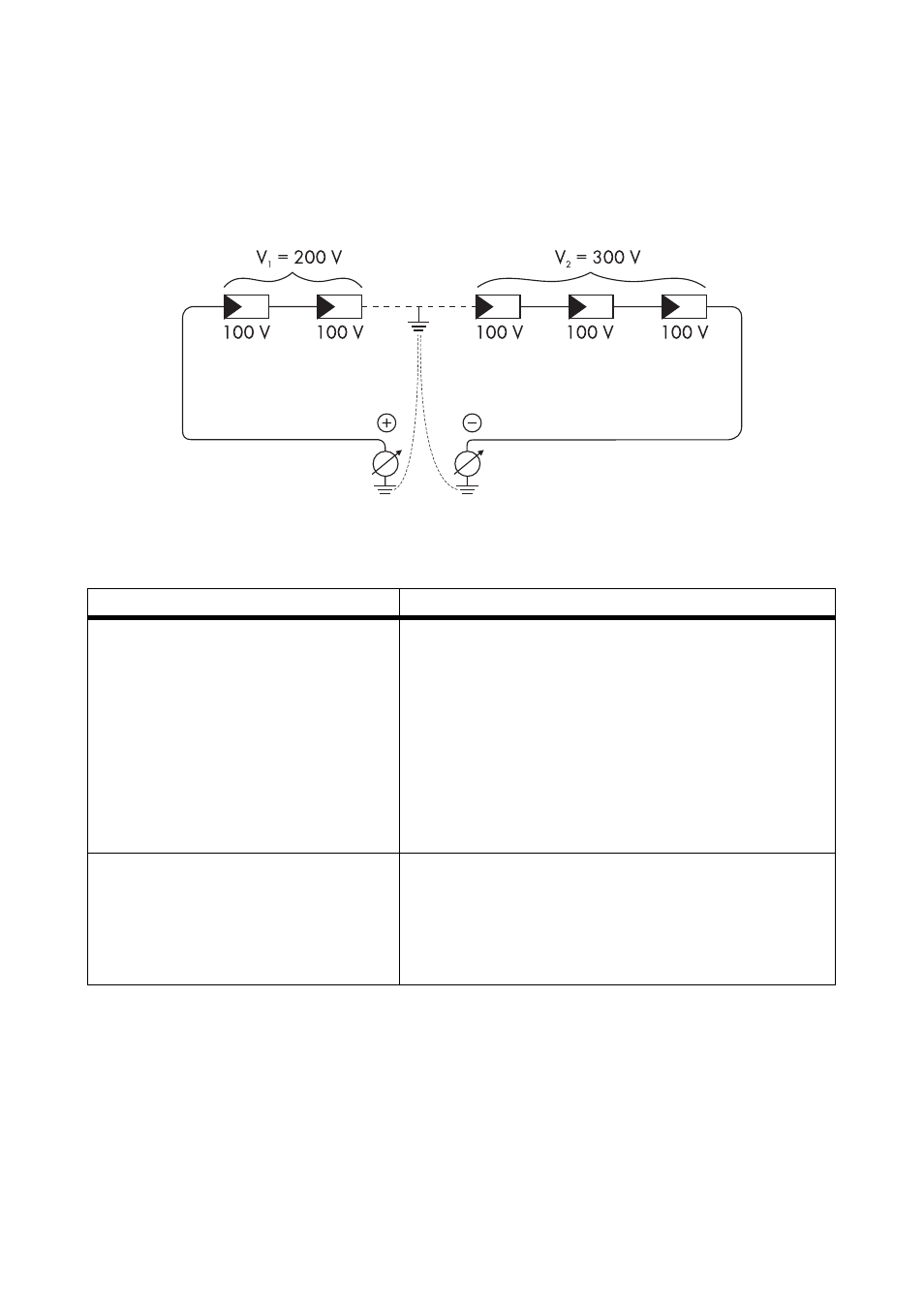

Puede determinarse la ubicación aproximada del cortocircuito a tierra a través de la relación
de la tensión medida entre el polo positivo contra el potencial de tierra y el polo negativo
contra el potencial de tierra.
Ejemplo:
En este caso se ha producido un cortocircuito a tierra entre el segundo y el tercer módulos.
3. Repita el paso 2 para cada string.
☑ La prueba de cortocircuito a tierra ha finalizado.
Resultado Medida
☑ Se ha detectado un cortocircuito
a tierra.
• El instalador del generador fotovoltaico debe
remediar el cortocircuito a tierra en el string
afectado antes de que se pueda volver a conectar
ese string al inversor.
• No vuelva a conectar el string defectuoso.
• Ponga el inversor en funcionamiento, tal y como se
describe en el capítulo 7.3 “Cerrar el inversor”
(Página 58), sin volver a conectar el string
defectuoso.
☑ No se ha detectado ningún
cortocircuito a tierra accidental.
Probablemente uno de los varistores con control de
temperatura está defectuoso.
• Compruebe los varistores según se describe en el
capítulo 9.3.2 “Comprobación del funcionamiento
de los varistores” (Página 76).
