Conexión eléctrica SMA Solar Technology AG
24 SMC6-8TL-IES101040 Instrucciones de instalación
5.2 Conexión a la red pública (CA)
5.2.1 Condiciones para la conexión de CA
Configuración de cables
Dimensione la sección del cable mediante el programa de configuración Sunny Design
(www.SMA‑Iberica.com/SunnyDesign) de manera que, a potencia nominal, las pérdidas de
potencia no superen el 1 %.
En la siguiente tabla se especifican las longitudes máximas de los cables en relación a la sección.
La sección de cable necesaria en cada caso depende, entre otros, de los siguientes factores:
• Temperatura ambiente,
• Tipo de tendido,
• Resistencia a los rayos UV.

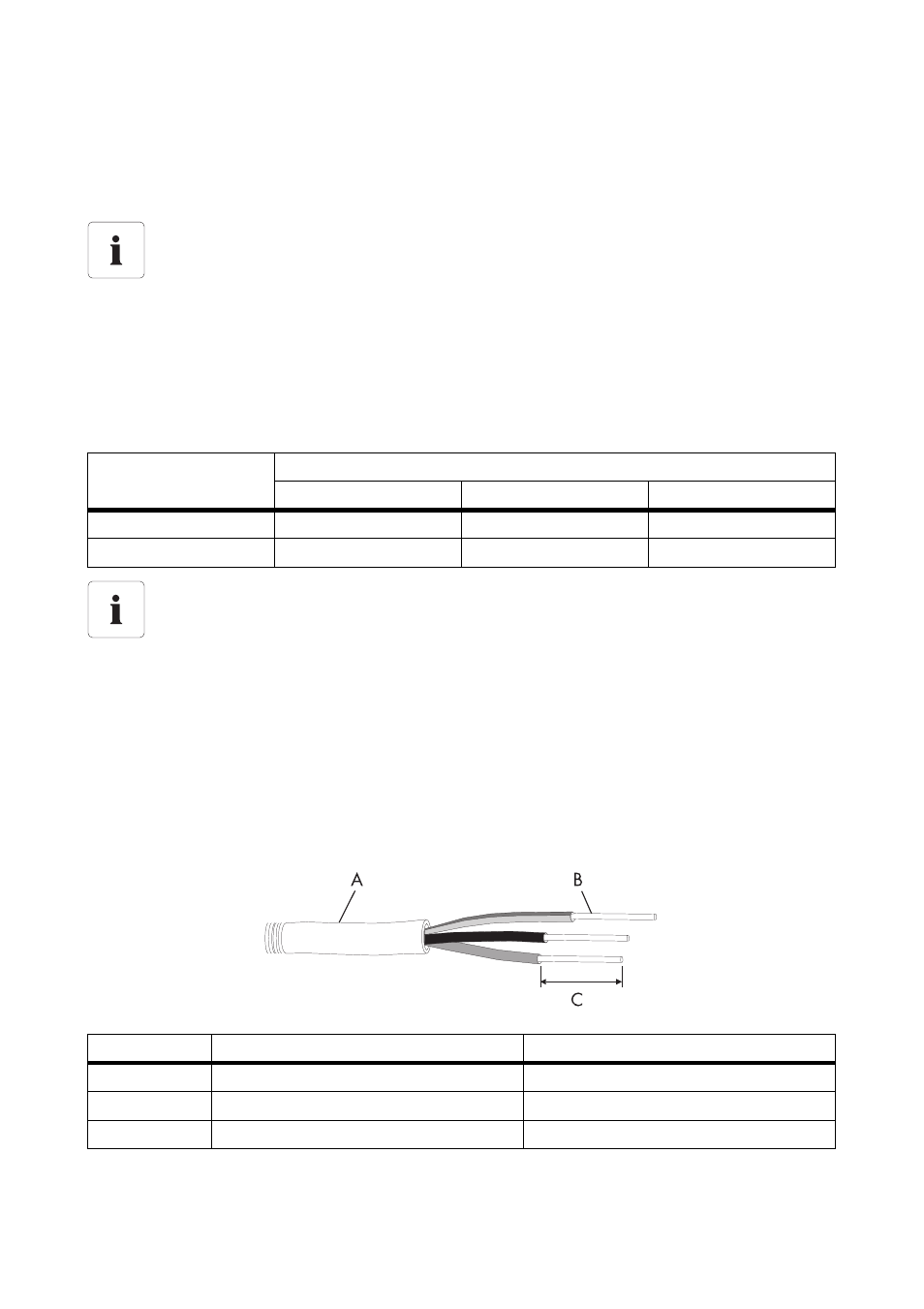

Especificaciones de los cables
Condiciones de conexión del operador de red
¡Observe siempre las condiciones de conexión de su operador de red!
Sección del cable Longitudes máximas de los cables
SMC 6000TL SMC 7000TL SMC 8000TL
10,0 mm² 25 m 22 m 19 m
16,0 mm² 41 m 35 m 31 m
Reducción a la mitad de las pérdidas de potencia
Si se agrupan 3 inversores con inyección simétrica en un sistema trifásico, el conductor
neutro no recibe ninguna carga y las pérdidas de potencia se reducen a la mitad. Así se
dobla la longitud máxima posible del cable.
Posición Denominación Valor
A Diámetro exterior 12 mm … 25 mm
B Sección del cable 10 mm² ... 16 mm²
C Longitud de decapado de aislamiento aprox. 16 mm
