5.4.2 Preparación de los conectores de CC
Para la conexión en el inversor, todas las líneas de conducción de los módulos fotovoltaicos deben
estar equipados con los conectores de CC suministrados.
Prepare los conectores enchufables tal como se describe a continuación. Tenga en cuenta la
polaridad correcta. Los conectores enchufables de CC van marcados con los signos "+" y "-".
Especificaciones del cable:
• Utilice un cable PV1-F.
Procedimiento

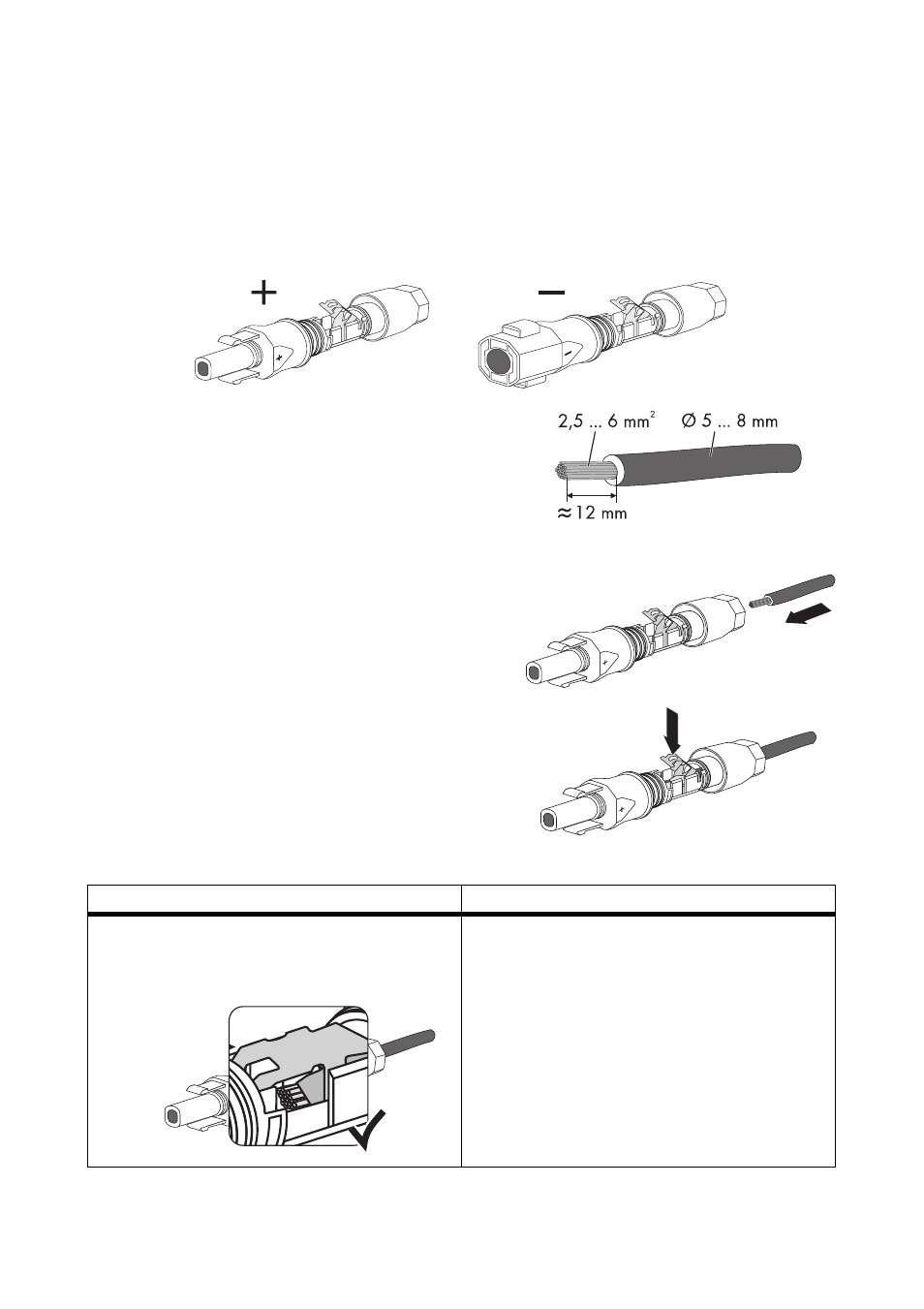

1. Introducir un cable pelado en el enchufe hasta el
tope.
2. Empuje el estribo de sujeción hacia bajo hasta que
escuche que se ha quedado insertado.
3. Compruebe el correcto asentamiento del cable:
Resultado Medida
☑ Si los conductores están visibles en el
compartimento del estribo de sujeción, el
cable está fijado correctamente.
• Continúe con el punto 4.
