SMA Solar Technology AG Colocación y cableado interno
Instrucciones de instalación 5/5 SC_Chem_Aktiv-IES092911
3.3.2 Conexión del cable de potencia en el sistema derecho
1. Conecte el L1 al dispositivo de potencia inferior del armario inversor.
2. Tienda el L1 a través del racor atornillado A.
3. Conectar L1 al reactor de filtro sinusoidal en el armario de CA según se indica.
4. Enrosque el racor atornillado A.
5. Conecte el L3 al dispositivo de potencia central del armario inversor.
6. Tienda el L3 a través del racor atornillado B.
7. Conectar L3 al reactor de filtro sinusoidal en el armario de CA según se indica.
8. Enrosque el racor atornillado B.
9. Conecte el L2 al dispositivo de potencia superior del armario inversor.
10. Tienda el L2 a través del racor atornillado C.
11. Conectar L2 al reactor de filtro sinusoidal en el armario de CA según se indica.
12. Enrosque el racor atornillado C.
☑ Los cables de potencia están conectados.
3.4 Conectar las líneas de mando al bloque de bornes de
interconexión del armario de CA
Tendido de cable
Los cables de potencia deben estar unidos en el armario inversor con bridas para cables.
Así se evitará que el cable se vea dañado por posibles bordes metálicos puntiagudos o
afilados.

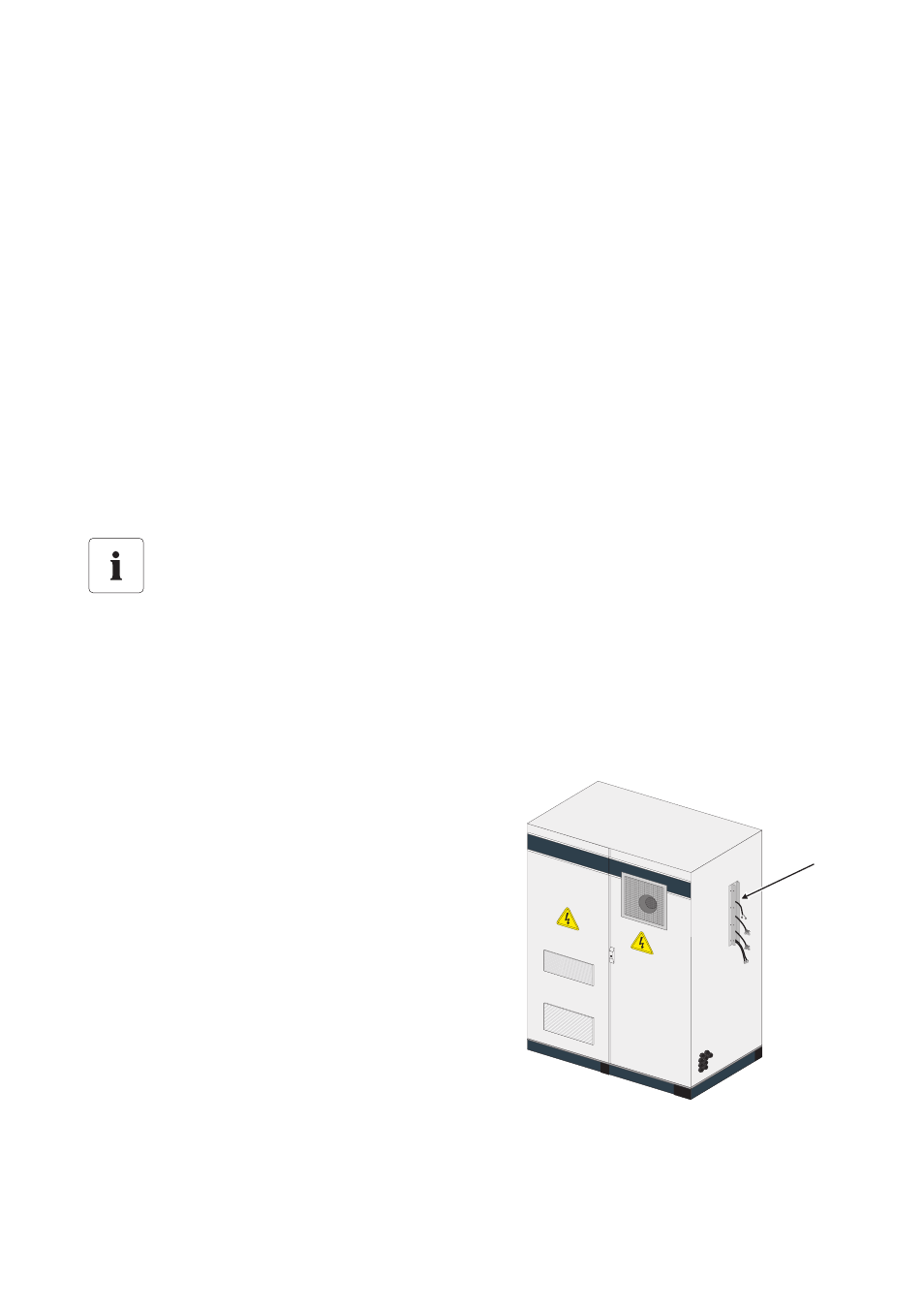

Las líneas de mando (A) están tendidas hacia afuera desde
el armario de CC/inversor.
1. Conecte las líneas de mando a las tomas en el
armario de CA tal y como se describe en las
instrucciones de instalación del Sunny Central.
• Preste atención a que no se confundan los
conectores.
☑ Las líneas de mando están conectadas.
A
