SMA Solar Technology AG
Colocación y cableado interno
Instrucciones de instalación
2/5
SC_Chem_Aktiv-IES092911
3 Colocación y cableado interno
3.1 Colocar unidades de armarios de distribución

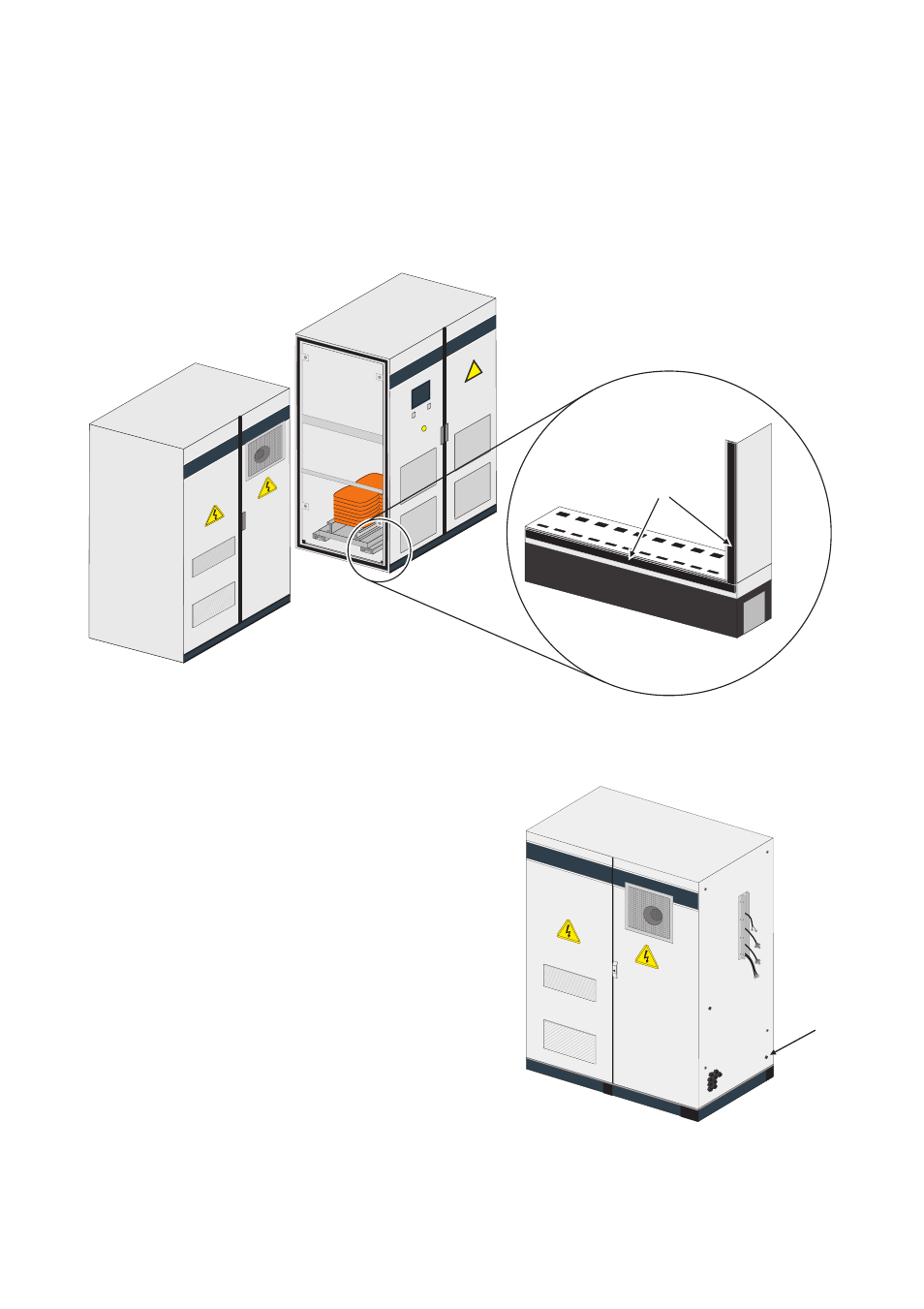

1. Pegue el material de sellado suministrado alrededor del marco (A) del armario de CA.
2. Coloque las unidades de armarios de distribución (armario de CC/inversor y armario de CA)
cerca del lugar de la instalación.
3. Tienda el cable PE durante la colocación mediante el
racor atornillado (A).
4. Coloque las unidades de armarios de distribución
(armario de CC/inversor y de CA) en el lugar de la
instalación tal y como se describe en las instrucciones
de instalación.
5. Conecte los cables PE también como se describe en
las instrucciones de instalación.
☑ Las unidades de los armarios de distribución están
colocadas y pueden atornillarse unas a otras.
A
A
