SMA Solar Technology AG Colocación y cableado interno
Instrucciones de instalación 4/5 SC_Chem_Aktiv-IES092911
3.3 Conectar cable de potencia
Los cables de potencia están incluidos en el contenido de la entrega y tienen que estar conectados
a los elementos de potencia en el armario del inversor y al reactor de filtro sinusoidal del armario de
CA. Se conectarán 3 cables por fase. La guía para cables se diferencia en el sistema izquierdo y

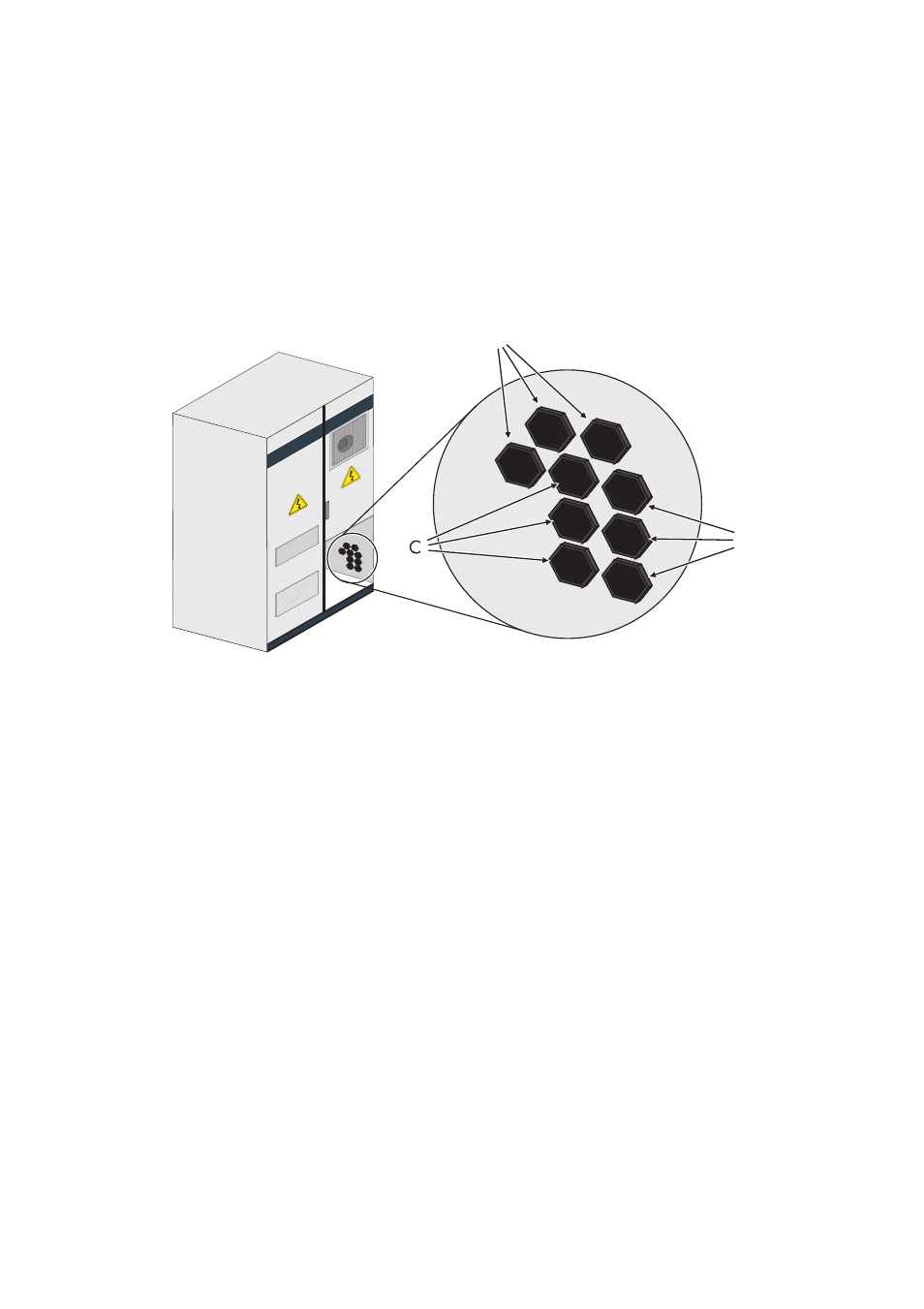

derecho. La siguiente imagen muestra la asignación de los racores atornillados en un sistema
izquierdo; la asignación de los racores en el sistema derecho se realiza de forma lateralmente
inversa a la descrita.
3.3.1 Conexión del cable de potencia en el sistema izquierdo
1. Conecte el L3 al dispositivo de potencia inferior del armario inversor.
2. Tienda el L3 a través del racor atornillado A.
3. Conectar L3 al reactor de filtro sinusoidal en el armario de CA según se indica.
4. Enrosque el racor atornillado A.
5. Conecte el L1 al dispositivo de potencia central del armario inversor.
6. Tienda el L1 a través del racor atornillado B.
7. Conectar L1 al reactor de filtro sinusoidal en el armario de CA según se indica.
8. Enrosque el racor atornillado B.
9. Conecte el L2 al dispositivo de potencia superior del armario inversor.
10. Tienda el L2 a través del racor atornillado C.
11. Conectar L2 al reactor de filtro sinusoidal en el armario de CA según se indica.
12. Enrosque el racor atornillado C.
A
B
