6 Relé de monitorización de red externo SMA Solar Technology AG
64 SC4-63HE-BE-BES103280 Instrucciones de funcionamiento
6 Relé de monitorización de red externo
6.1 Vista general de los elementos de indicación y de manejo

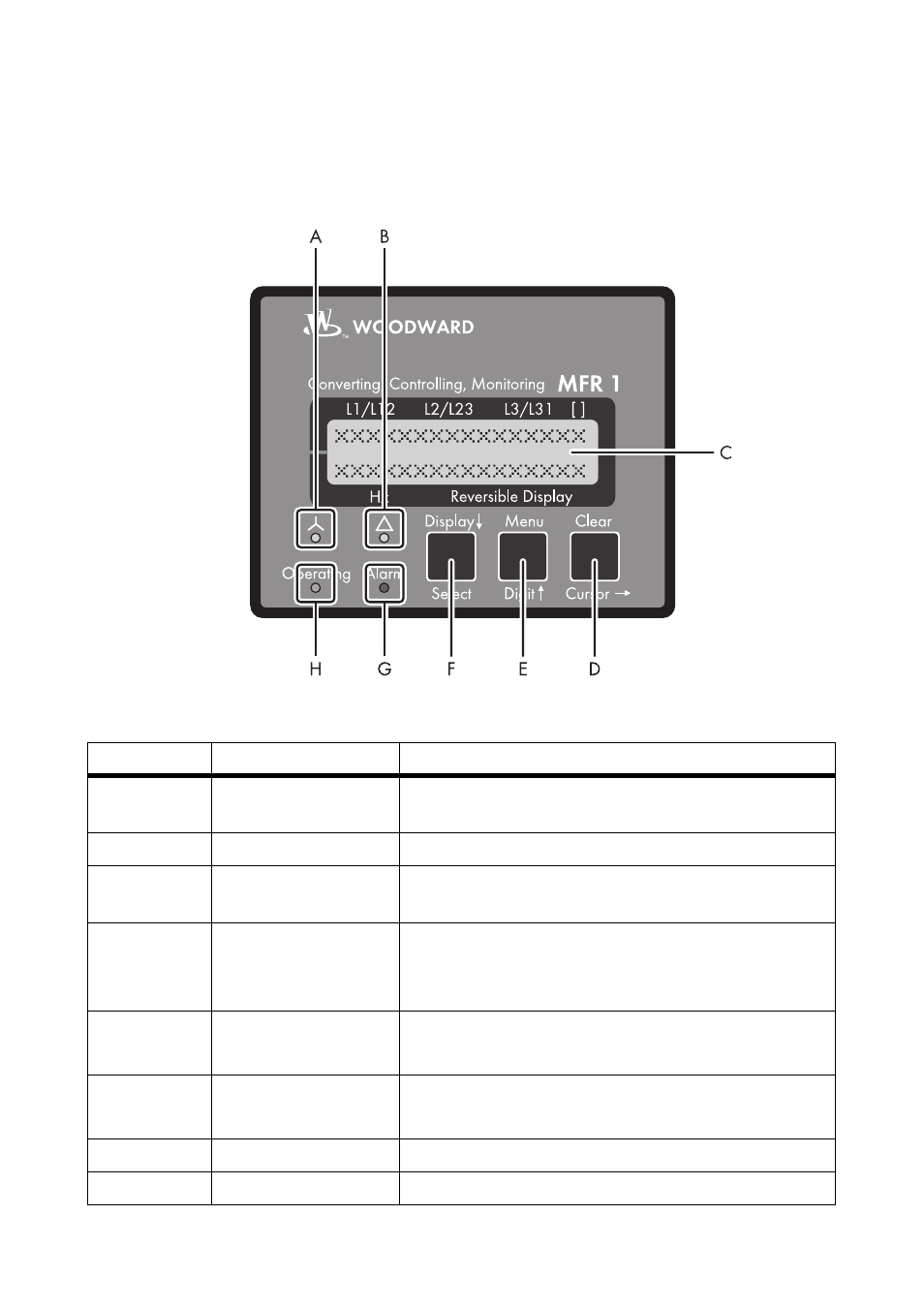

Figura 21: Panel de control del relé de monitorización de red externo
Componente Denominación Función
A Estrella Indicación de la tensión en estrella (conductores
externos-conductores neutros)
B Triángulo Indicación de las tensiones de los conductores externos
C Pantalla de cristal
líquido (LCD) Pantalla de cristal líquido de dos líneas
D Clear
Cursor Confirmación de avisos de alarma
Desplazamiento del cursor una posición hacia la
derecha
E Menu
Digit Selección del menú
Aumento de la cifra seleccionada
F Display
Select Avance a la siguiente indicación
Confirmación de selección
G Alarm Se ha activado una alarma
H Operating Modo automático
