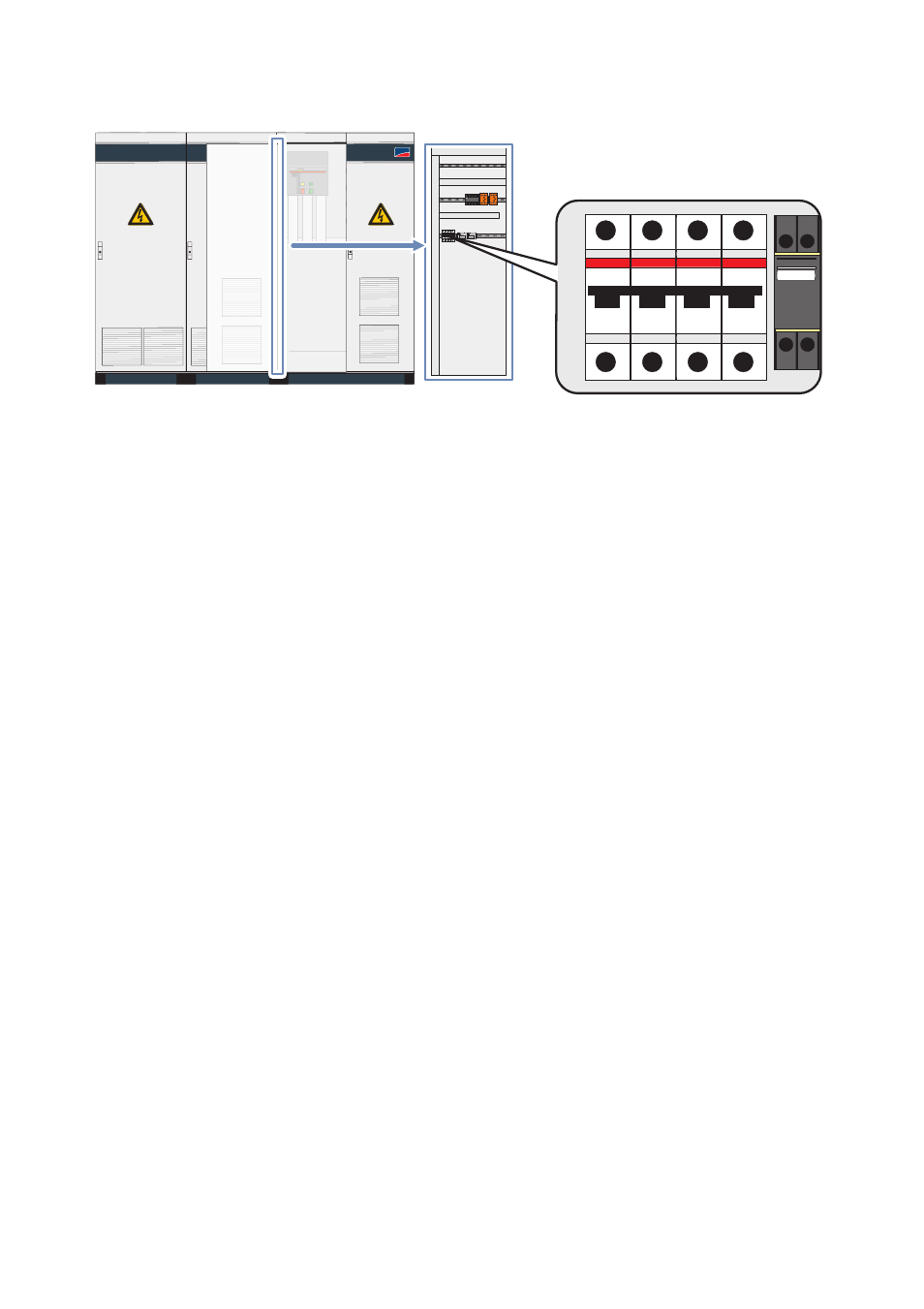

Figura 8: GFDI en el Sunny Central
Contacto a tierra en el polo sin toma a tierra
Si hay un contacto a tierra en un polo sin toma a tierra del generador fotovoltaico, la corriente de
defecto pasa por la GFDI hasta el polo con toma a tierra y lleva a la activación de la GFDI. De este
modo, se interrumpe la corriente de defecto y el generador fotovoltaico no depende del contacto a
tierra.
Cuando se activa la GFDI, la monitorización desconecta el inversor a la espera de que se resuelva
el error de aislamiento.
Contacto a tierra en el polo con toma a tierra
Con un contacto a tierra en el polo con toma a tierra del generador fotovoltaico se interrumpe la
GFDI. El contacto a tierra en el polo con toma a tierra no puede reconocerse con seguridad. Si el
Sunny Central cuenta con un aparato de monitorización de aislamiento adicional, se reconocerá en
caso de fallo.
3.8.3 Remote GFDI
En función de lo especificado en el pedido, la monitorización de aislamiento en el Sunny Central se
realiza mediante Ground Fault Detection Interruption con activación remota, abreviada como
Remote GFDI. Para ello, se conecta a tierra un polo del generador fotovoltaico. La Remote GFDI
ofrece además la posibilidad de solucionar automáticamente los fallos. De este modo, en caso de
errores temporales de aislamiento, como por ejemplo a través de la condensación de módulos, se
evita tener que paralizar el sistema y las consiguientes labores de mantenimiento.
Como Remote GFDI se usa un disyuntor de gran potencia con corriente de desconexión regulable,
tipo K. La Remote GFDI está integrada en el inversor y conectada entre una barra colectora de
entrada y una barra de conductor de protección.
