3 Descripción del producto SMA Solar Technology AG
26 SC4-63HE-BE-BES103280 Instrucciones de funcionamiento
Con Soft Grounding se controla el aislamiento midiendo la tensión entre el polo conectado a tierra
y el conductor de protección. Para ello, el software evalúa la tensión de CC "U
FV
+ contra PE" en la
toma a tierra en el polo positivo o "U
FV
‒ contra PE" en la toma a tierra en el polo negativo.
Si el valor de la tensión medida supera un umbral, se cancela la toma a tierra del campo fotovoltaico
y se interrumpe la corriente de defecto. El valor se puede ajustar libremente
Si se produce un fallo de Soft Grounding, es necesario que un instalador eléctrico compruebe el
aislamiento y, en su caso, lo repare. La protección de aislamiento debe activarse a través de la tecla
Reset del equipo.
3.8.5 Dispositivo de monitorización del aislamiento
El dispositivo de monitorización del aislamiento supervisa la resistencia de aislamiento del inversor.
Con él puede ajustarse la supervisión de los usuarios a los módulos fotovoltaicos empleados.

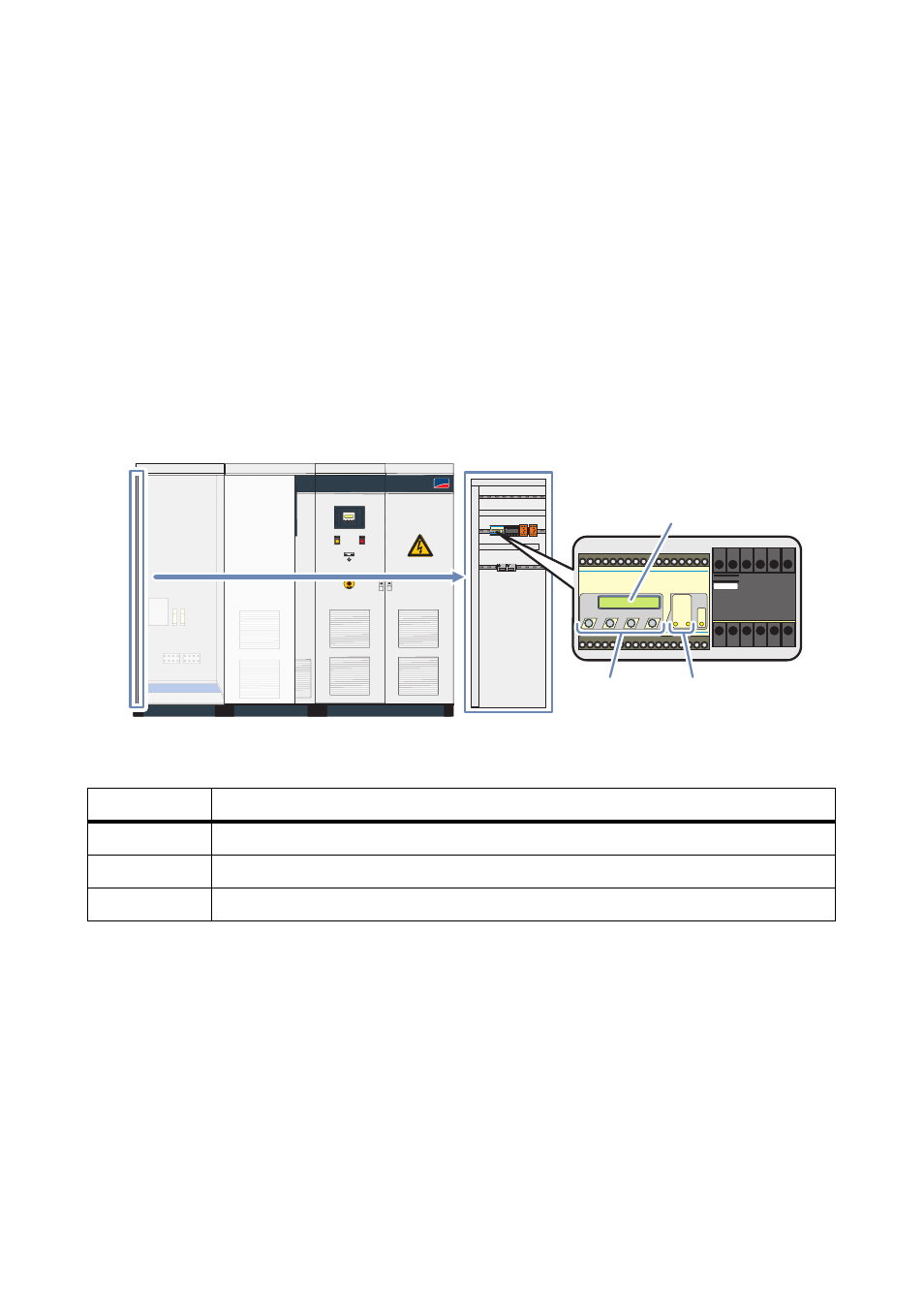

Figura 11: Monitorización de aislamiento ISO-PV-3 en Sunny Central
En el dispositivo de monitorización del aislamiento, se integra un circuito de medición y un relé con
contacto de conmutación.
La monitorización de aislamiento se conecta entre la tensión fotovoltaica y el conductor de
protección. Si se produce un fallo de aislamiento, se cerrará un circuito de medición. Si no se alcanza
el valor ALARM1, este circuito de medición emite una advertencia y el LED 1 se ilumina.
El circuito de medición emite un fallo y el inversor se desconecta si no se alcanza el valor ALARM2.
Se ilumina el LED 2.
Dispositivo de monitorización del aislamiento empleado
Como monitorización del aislamiento se emplea el dispositivo A-ISOMETER iso-PV de la empresa
Bender GmbH und Co. KG.
Componente Descripción
A
Pantalla
B Teclas de manejo
C LED
SMA
INFO TEST RESET MENU
U2-F10
INFO TEST RESET MENU
U2-F10
C B
A
SUNNY CENTRAL 630HE
