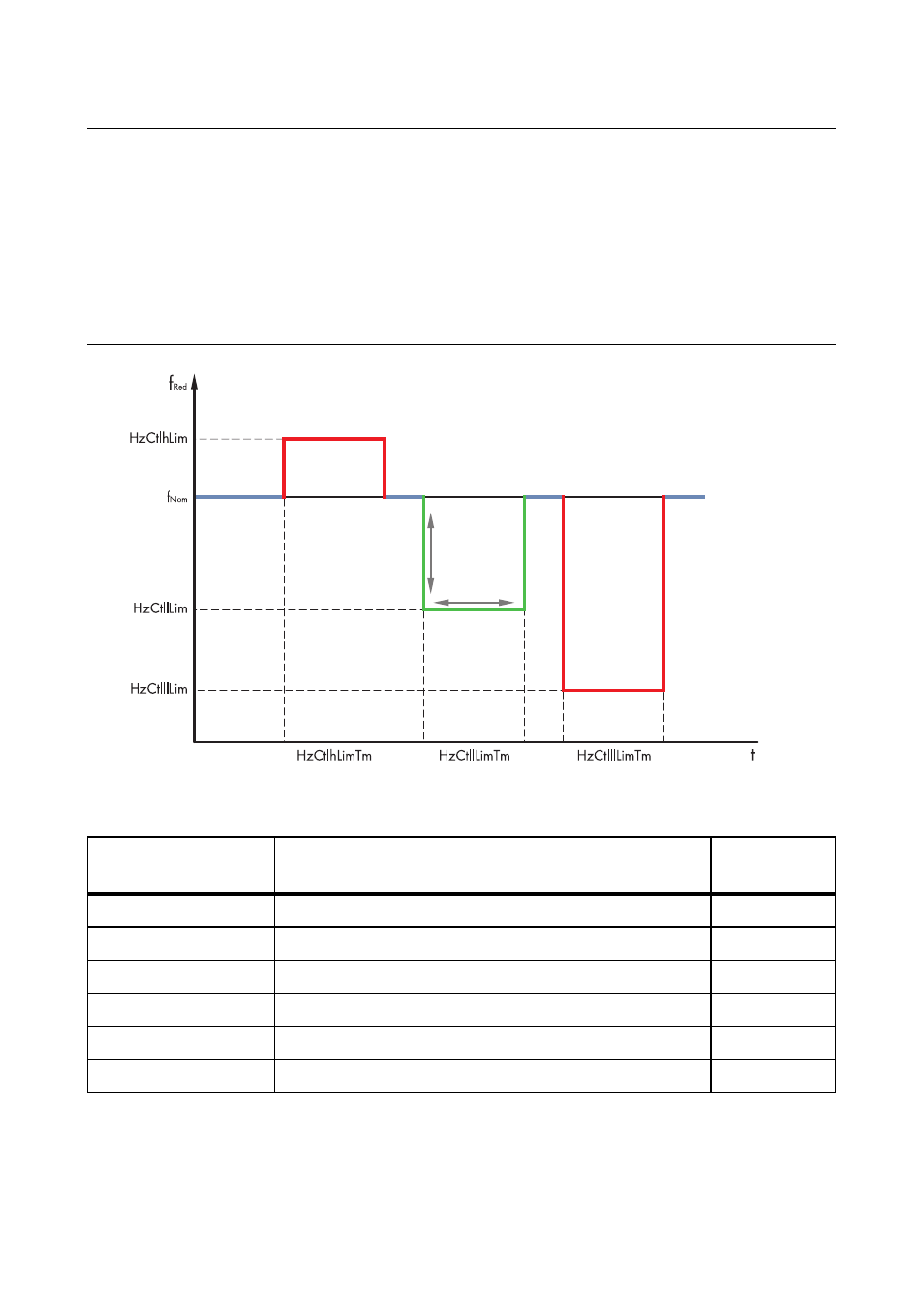

Figura 20: Parámetros para la monitorización de la frecuencia de red
La certificación UL permite modificar el primer valor límite de la subfrecuencia y el tiempo relacionado
dentro del rango especificado. Puede ajustar el primer valor límite de la subfrecuencia dentro del
rango de 57.0 Hz a 59.8 Hz, y el tiempo dentro del rango de 160 ms a 300 000 ms.
Ejemplo: Comportamiento del inversor en caso de subfrecuencia
El primer valor límite de la subfrecuencia se define en el parámetro “HzCtllLim” y corresponde a
59.3 Hz. El tiempo está ajustado en el parámetro “HzCtllLimTm” en 160 ms. El segundo valor límite
de la subfrecuencia se define en el parámetro “HzCtlllLim” y corresponde a 57 Hz. El tiempo está
ajustado en el parámetro “HzCtlllLimTm” en 160 ms.
La frecuencia de red es de 59 Hz, es decir, ha descendido por debajo del primer valor límite de la
subfrecuencia. El inversor espera 160 ms. Si en este espacio de tiempo la frecuencia de red no
aumenta por encima del primer valor límite, el inversor se desconecta de la red pública.
Parámetro Explicación Valor por
defecto
“HzCtllLim” Primer valor límite de la subfrecuencia 59.3 Hz
“HzCtllLimTm” Tiempo para el primer valor límite de la subfrecuencia 160 ms
“HzCtlllLim” Segundo valor límite de la subfrecuencia 57 Hz
“HzCtlllLimTm” Tiempo para el segundo valor límite de la subfrecuencia 160 ms
“HzCtlhLim” Primer valor límite de la sobrefrecuencia 60.5 Hz
“HzCtlhLimTm” Tiempo para el primer valor límite de la sobrefrecuencia 160 ms
