8 Regulación de la potencia reactiva SMA America, LLC
44 SC500HEUS-spa-BE-BUS120320 Instrucciones de funcionamiento
El valor analógico se convierte en un valor nominal para la limitación de la potencia. El parámetro
“Pmax” constituye el punto final de la curva lineal.

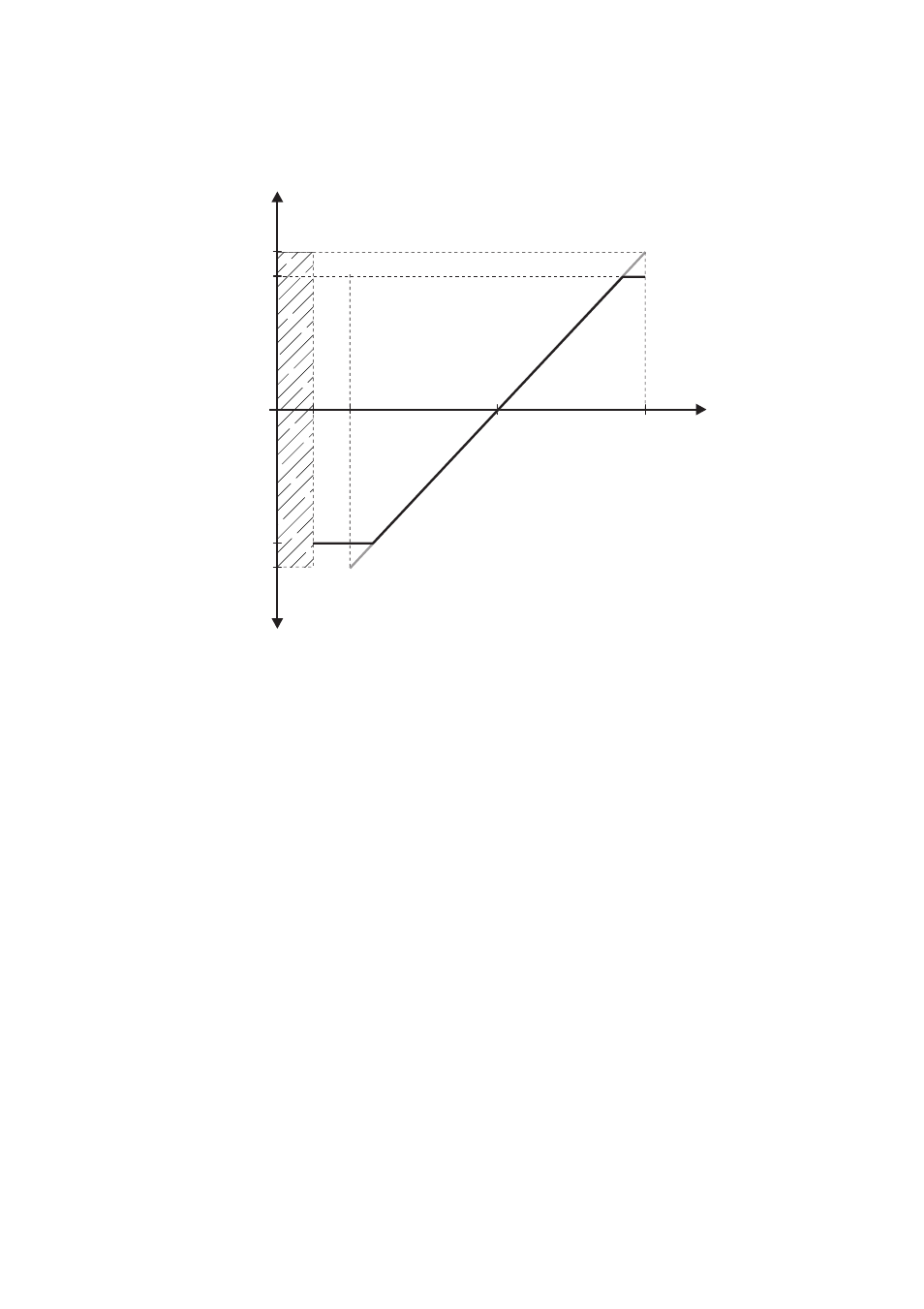

Figura 12: Limitación del parámetro “Pmax” en el parámetro “Qmax”
Si el valor de “Pmax” supera el valor de “Qmax”, la curva característica limita el valor de “Q
max
” a
“Qmax” y el valor de la potencia reactiva se mantiene constante en el rango de +Q
max
a +P
max
a
“Qmax”.
Si el valor de “‒Pmax” no alcanza el valor de “‒Qmax”, la curva característica limita el valor de
“‒Q
max
” a “‒Qmax” y el valor de la potencia reactiva se mantiene constante en el rango de ‒Q
max
a ‒P
max
a “‒Qmax”.
8.1.8 Procedimiento “PFCnst”
La especificación de potencia reactiva se ajusta con los parámetros “PF-PF” y “PF-PFExt”. El parámetro
“PF-PF” indica el factor de desfase cos φ y el parámetro “PF-PFExt” la sobreexcitación o
subexcitación. El parámetro “PFAbsMin” constituye el punto inicial y final de la curva lineal.
Parámetro empleado Ninguno
Parámetro empleado PF-PF
PF-PFExt
11,5
Q [VAr]
19 4 2
- Q
max
- P
max
0
I [mA]
Q
max
P
max
