4.2 Cambio entre modos de diagrama
En la pantalla puede ver la potencia inyectada por el Sunny Central en forma de diagrama. Este se
puede visualizar en días o en horas.

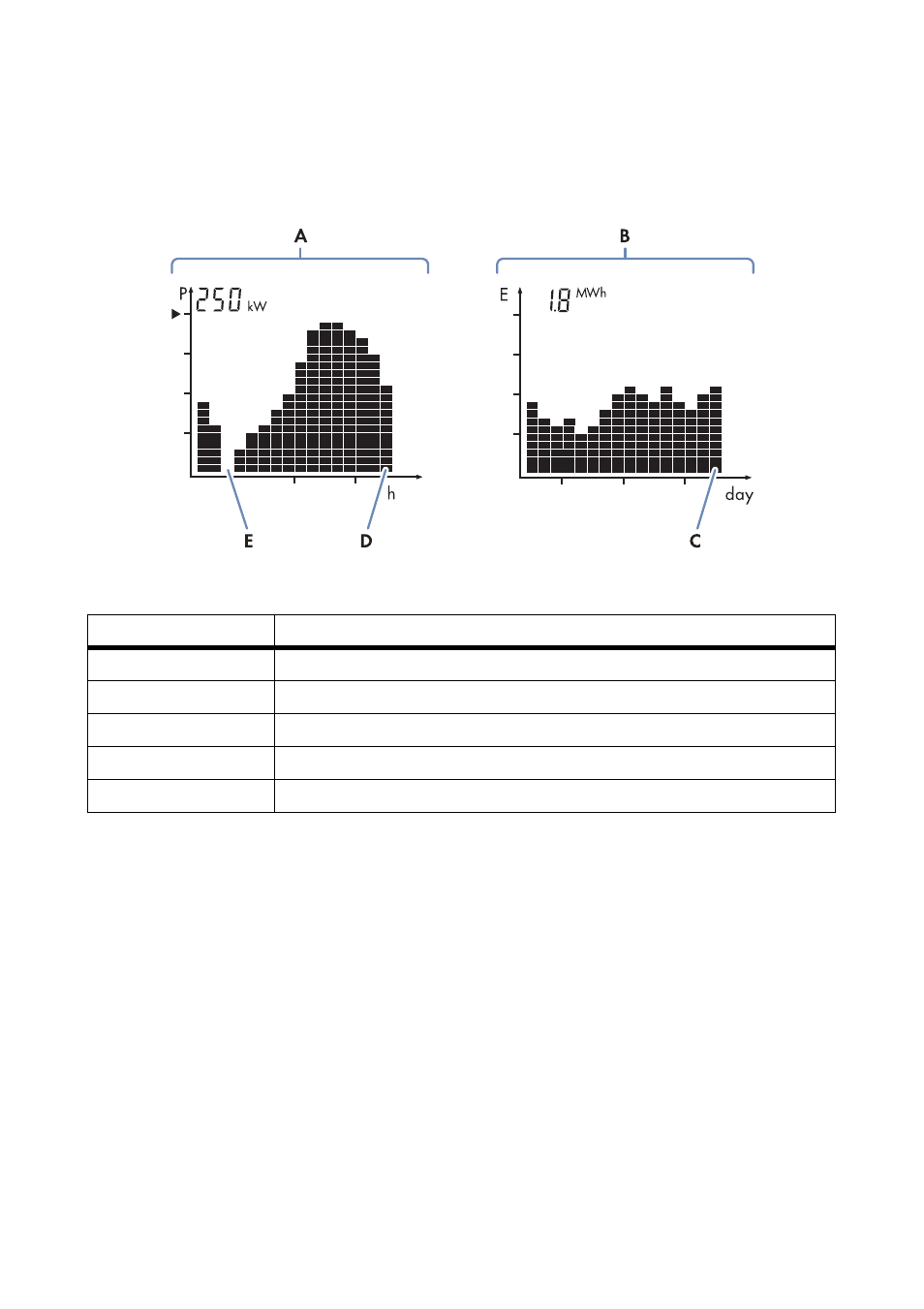

Figura 10: Diagrama de horas y días (ejemplos)
Por defecto, se visualiza el diagrama de días. En total, el diagrama muestra 16 horas o 16 días en
forma de barras. La columna derecha del diagrama (C y D) representa la hora actual o el día actual.
Cada hora o cada día que pasa desplaza el diagrama hacia la izquierda.
• Para cambiar al diagrama de días, gire el botón situado al lado de la pantalla hacia la
izquierda.
• Para cambiar al diagrama de horas, gire el botón situado al lado de la pantalla hacia la
derecha.
4.3 Navegación en el menú
Con el botón al lado de la pantalla puede navegar por el menú y seleccionar y ajustar los valores.
• Para volver al menú, mantenga pulsados el botón y la tecla durante 2 segundos.
• Para cambiar la opción del menú, gire el botón (consulte el capítulo 4.4 “Estructura de menús”,
Posición
Denominación
A
Diagrama de horas
B
Diagrama de días
C
Energía inyectada durante el día actual
D
Potencia inyectada durante la hora actual
E
No se ha inyectado potencia.
