Conexión eléctrica SMA Solar Technology AG
32 SC-100-IES093231 Instrucciones de instalación
7.1.5 Conexión comunicación del inversor
Para la comunicación del inversor con un PC o módem, el equipo puede equiparse con varios tipos
de tarjeta (Net Piggy Back).
La transmisión de datos puede realizarse con las siguientes versiones de Net Piggy Back:
• Analógico
• ISDN
• Ethernet
• GSM (combinación de Net Piggy Back Ethernet + router GSM)
La conexión del cable de datos se realiza a través de la interfaz NET (conector hembra RJ 45), véase
figura 7.3.
Al planificar o instalar una comunicación con varios inversores, deberán considerarse las longitudes
de los cables de datos. Deberá acordarse con SMA una planificación de la transmisión de datos
óptima para el correspondiente proyecto.
7.1.6 Indicaciones para la manipulación de empalmes
apantallados
El cableado externo de señales y bus tiene que estar protegido con pantalla. Para ello el
apantallamiento debe empalmarse ampliamente en el carril dispuesto para ese fin. El empalme se
realiza mediante las abrazaderas de pantalla incluidas en el paquete adicional. En las imágenes se
puede apreciar cómo aplicar las abrazaderas. Las abrazaderas se deben atornillar a mano, y no
con el destornillador. El empleo de un destornillador para apretar el tornillo puede dañar el
aislamiento.

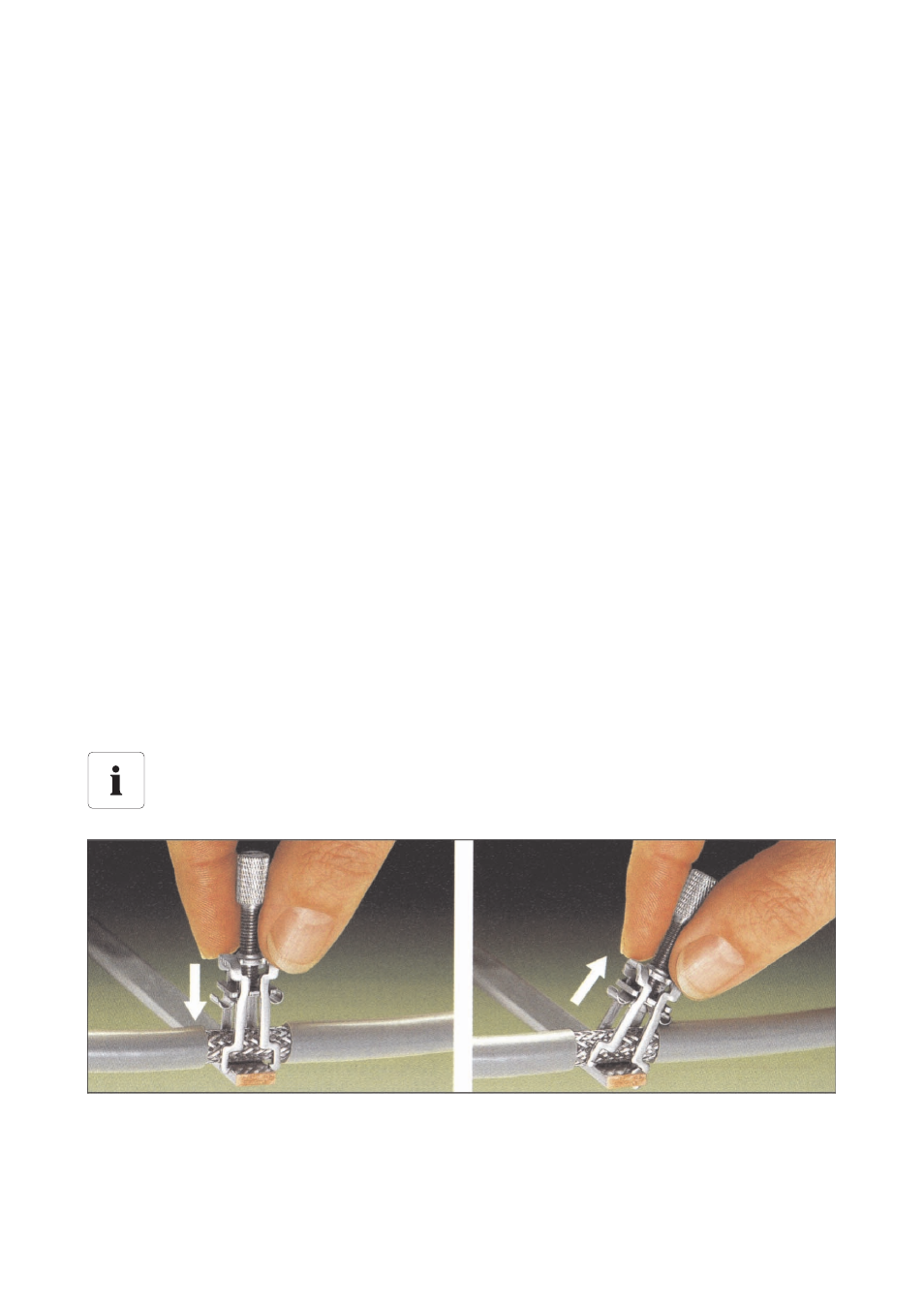

Figura 7.5: Manipulación de las abrazaderas de apantallamiento (Fuente: Wago)
No use un destornillador para apretar la abrazadera. ¡Atorníllela a mano solamente!
