SMA Solar Technology AG Condiciones de colocación
Instrucciones de instalación SC-100-IES093231 19

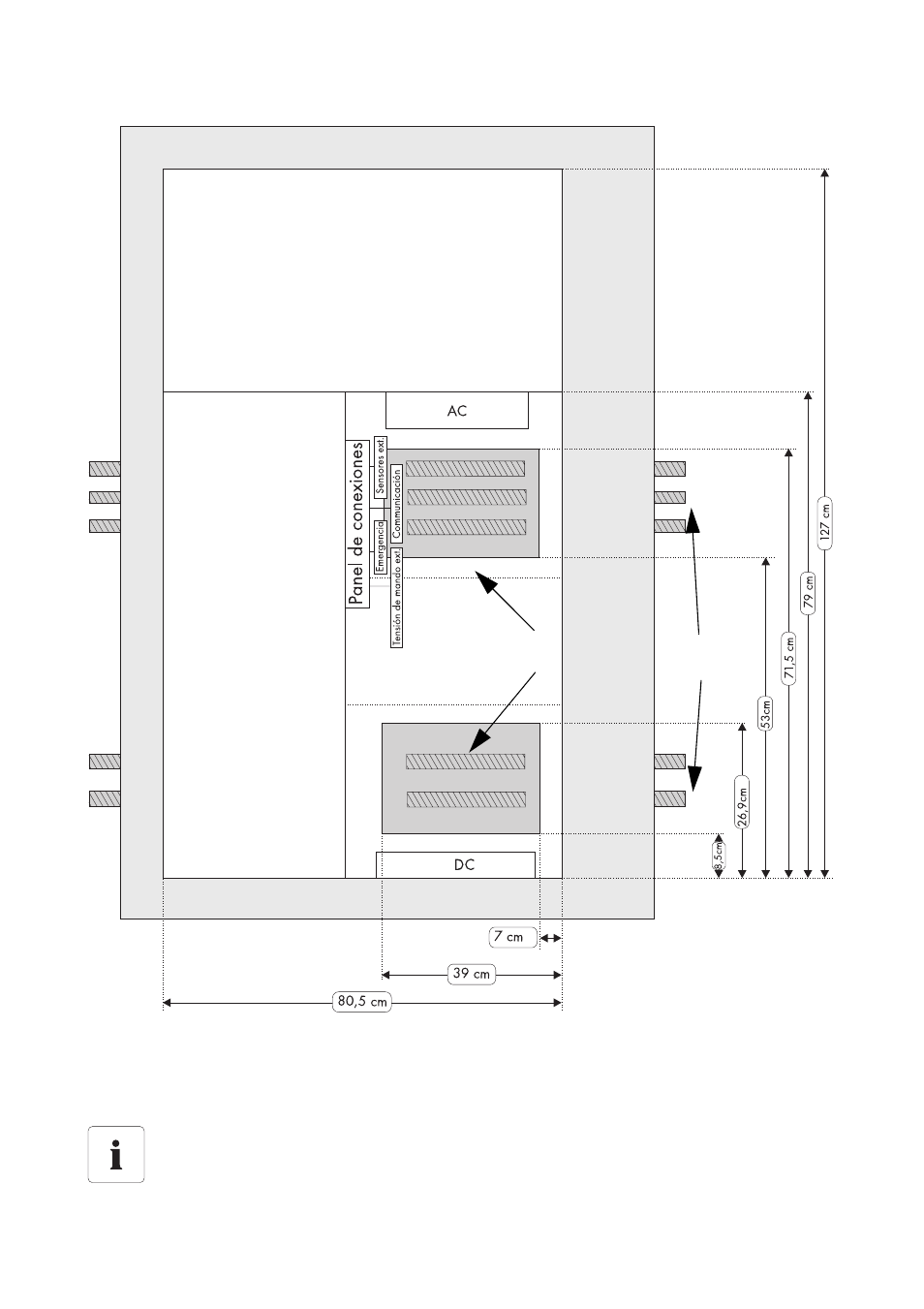

Figura 5.3: Variantes de las guías de cables desde delante y detrás, la introducción de cables se
realiza desde abajo a la placa de cimentación
El dimensionamiento de la cimentación de hormigón y de los tubos de la entrada de los
cables corren a cargo del cliente.
Tr
ans
formad
or
Filtro senoidal y ven
tilador
Entrada de
cable
s
Ciment
ación de
hormigón
Entra
da d
e
cables
