SMA Solar Technology AG

Conexión eléctrica

Instrucciones de instalación

SC-100-IES093231

31

7.1.3 La manipulación de los bornes de conexión

En la figura se muestra cómo conectar las líneas de mando externas al bloque de bornes de
conexión. Los bornes de conexión son de contacto elástico, por lo que no requieren mantenimiento
y se manipulan con un destornillador adecuado.

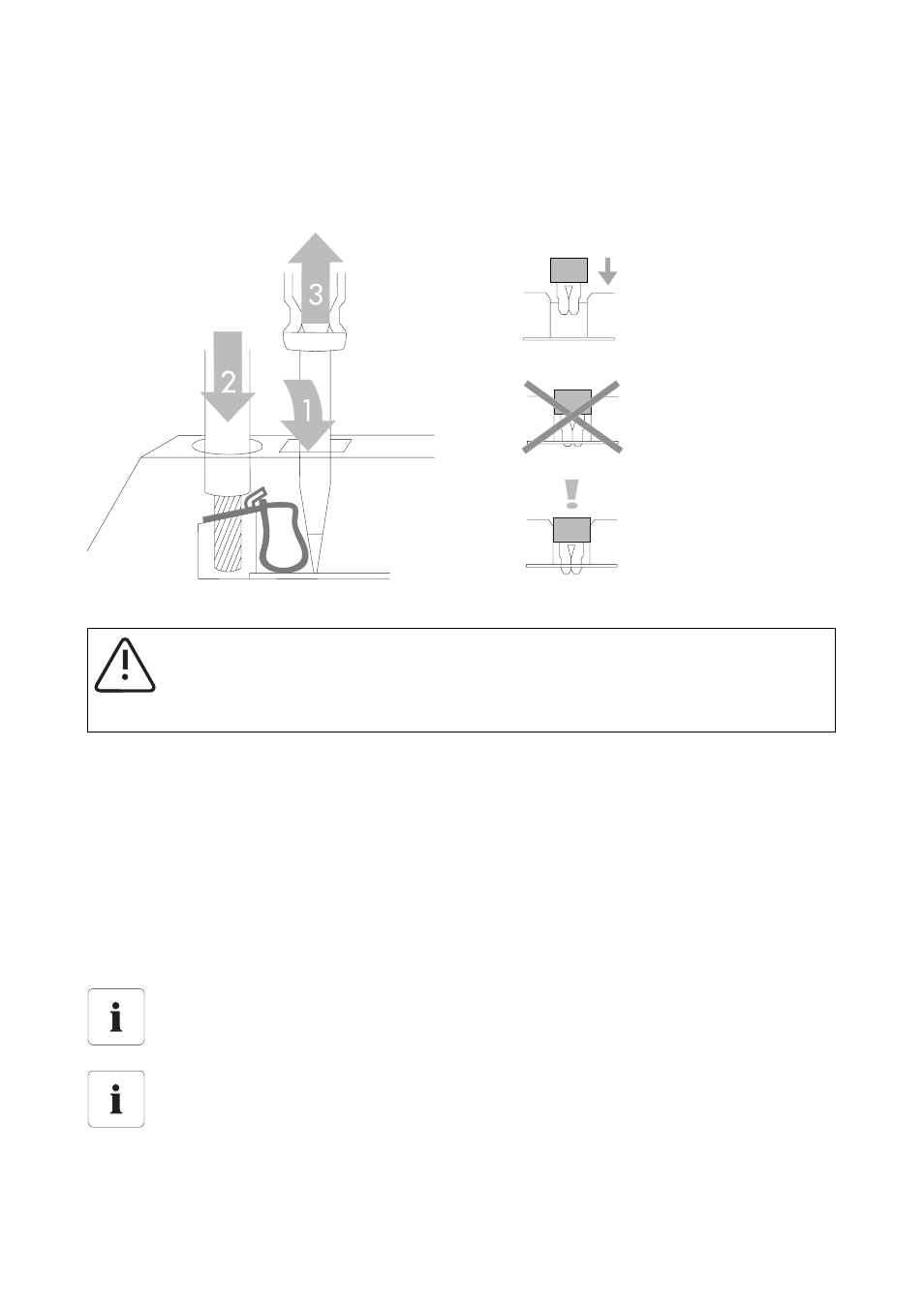

Figura 7.4: Manejo de los bornes de conexión (fuente: Wago)

7.1.4 Sensores y salidas digitales

Es posible conectar dos sensores analógicos y un sensor de temperatura PT100 en el Sunny Central.
Se conectan en el área de conexiones del equipo. Por favor consulte el esquema de conexiones
adjunto para ver la distribución de señales de los bornes de conexión.
Para más información sobre la conexión y la parametrización de sensores analógicos vea las
instrucciones de manejo Sunny Central. Se recomienda equipar las primeras entradas de sensor con
una protección contra sobretensiones disponible opcionalmente. La conexión de los sensores se
realiza directamente en los descargadores de sobretensión, véase figura 7.3.

¡ADVERTENCIA!

¡La conexión sólo debe realizarse sin tensión!

Por favor tenga en cuenta la posibilidad de conectar sensores analógicos de dos o cuatro
conductores y que puede ser necesario emplear transformadores de medidas.

Por favor lea también la detallada descripción en las instrucciones de manejo del Sunny
Central.
