Procedimiento para la conexión
1. Abra el inversor tal y como se describe en el capítulo 7.2 “Abrir el inversor” (Página 62).

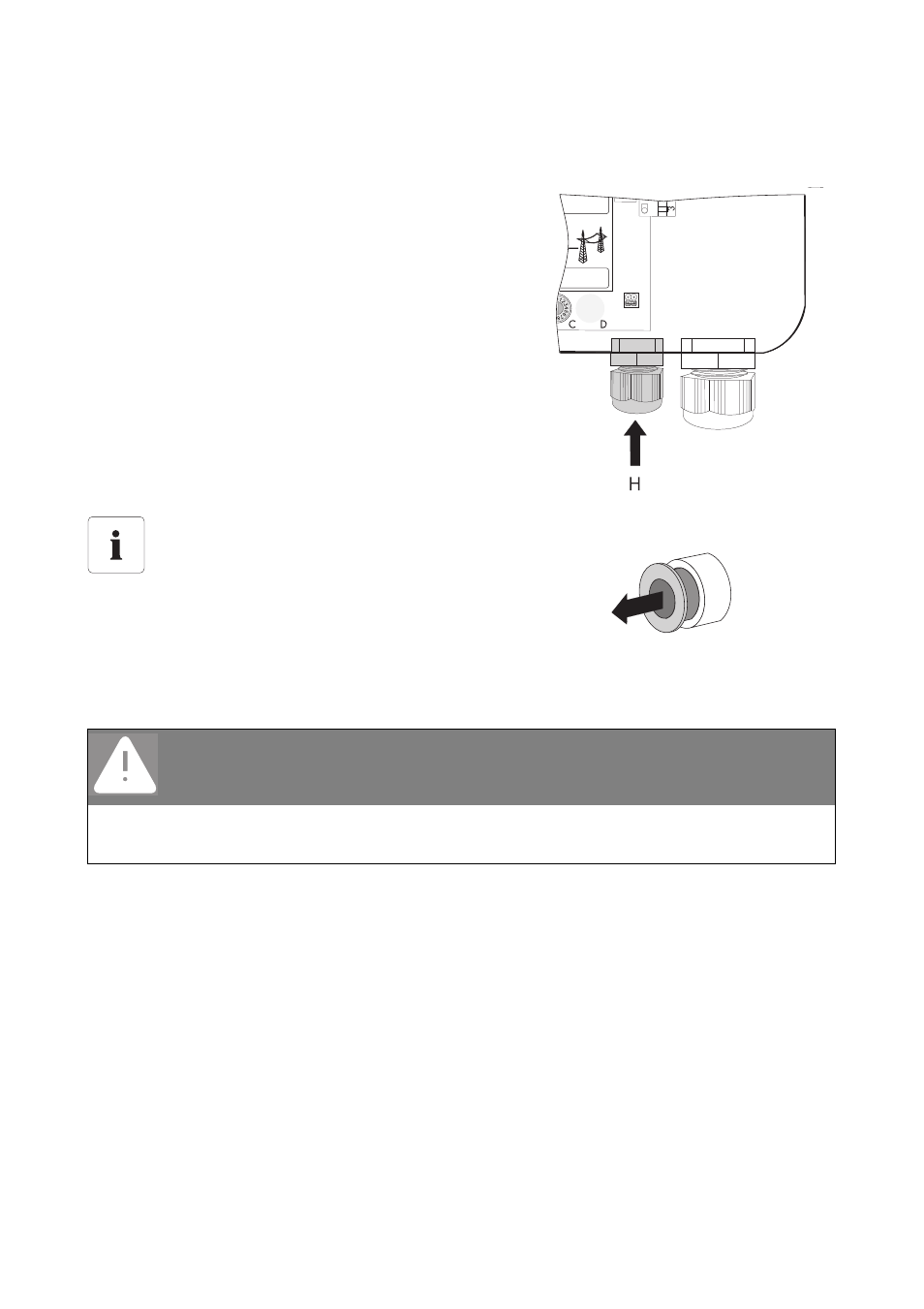

2. Suelte un poco la tuerca de unión del racor
atornillado (H) y extraiga el tapón obturador del
racor atornillado.
3. Introduzca el cable en el inversor.
4. Pele los conductores un máx. de 8 mm.
Junta en el racor atornillado
En el racor atornillado hay una junta de dos
piezas. Si es necesario, retire la pieza interior
para, p. ej., introducir un cable más grueso.
Valores de referencia:
• Diámetro del cable con junta y pieza: 5 mm … 7 mm
• Diámetro del cable con junta sin pieza: 7 mm …13 mm
¡PELIGRO!
¡Peligro de muerte por altas tensiones en el inversor!
• No utilice un cable con aislamiento simple.
• Retire como máximo 15 mm del revestimiento del cable.
