Conexión eléctrica SMA Solar Technology AG
36 SB30TL_40TL_50TL-IES103630 Instrucciones de instalación

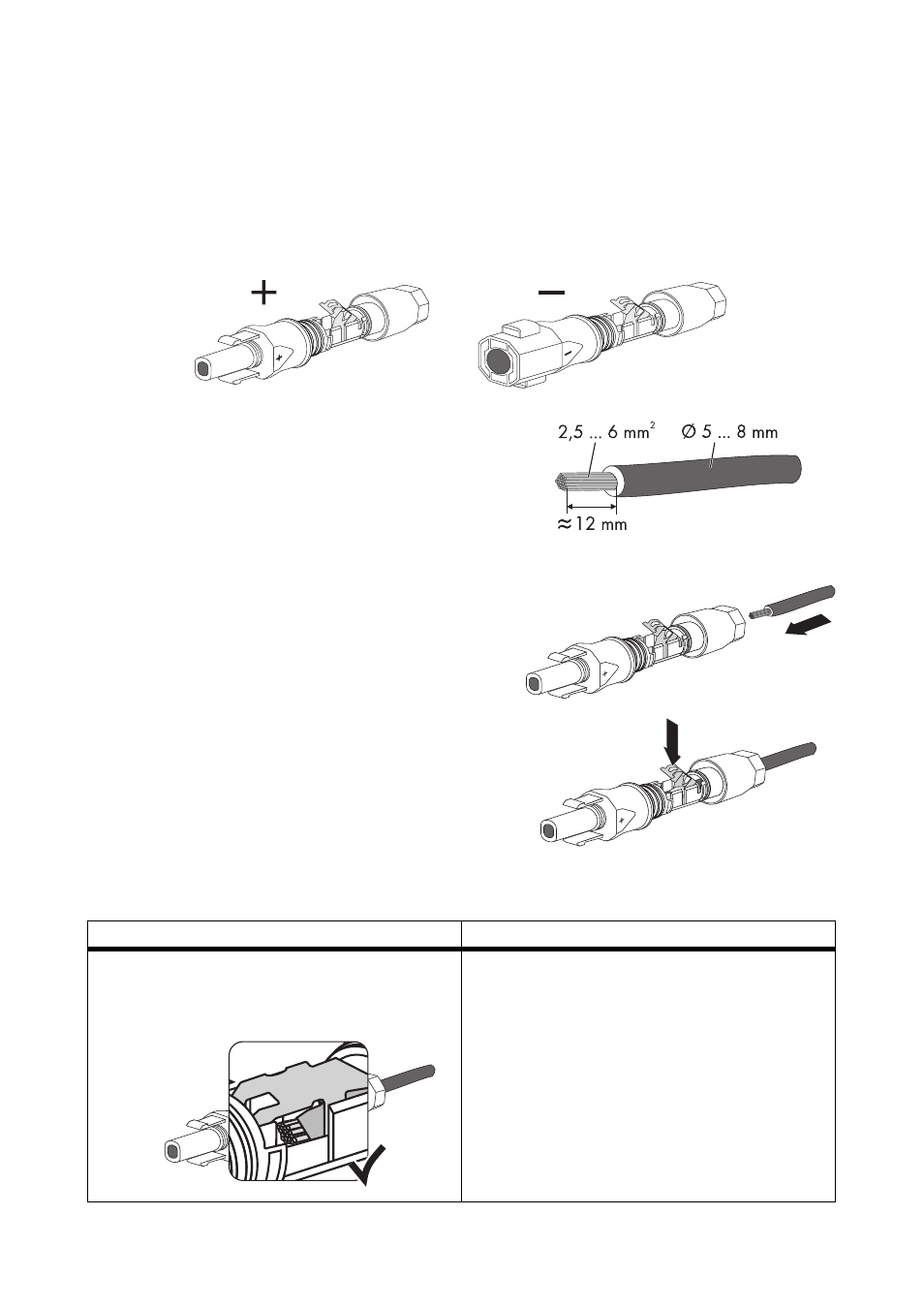

5.4.3 Preparación de los conectores de CC
Para la conexión al inversor, todas las líneas de conexión de los módulos fotovoltaicos deben estar
equipadas con los conectores de CC suministrados.
Prepare los conectores de CC tal y como se describe a continuación. Asegúrese de que la polaridad
sea la correcta. Los conectores de CC están marcados con "+" y " − ".
Requisitos de los cables
• Utilice un cable PV1-F.
Procedimiento
1. Introduzca el cable pelado en el conector, hasta el
tope.
2. Empuje el estribo de sujeción hacia abajo hasta
que escuche que ha quedado encajado.
3. Compruebe que el cable esté correctamente
asentado:
Resultado Medida
☑ Si los conductores se ven en la cámara del
estribo de sujeción, el cable está colocado
correctamente.
• Continúe con el punto 4.
