Montaje SMA Solar Technology AG
22 SB30TL_40TL_50TL-IES103630 Instrucciones de instalación
4.4 Montar el inversor con riel de perfil de sombrero
Requisitos para el montaje del riel de perfil de sombrero
• Utilice un riel TH-35-7,5 según DIN EN 60715.
• Para evitar la corrosión por contacto, el riel de perfil de sombrero y los tornillos deberán ser de
acero inoxidable.
• Realice el montaje únicamente sobre una superficie plana.
• Utilice el material de fijación adecuado para la superficie. Tenga en cuenta el peso del inversor.
Procedimiento

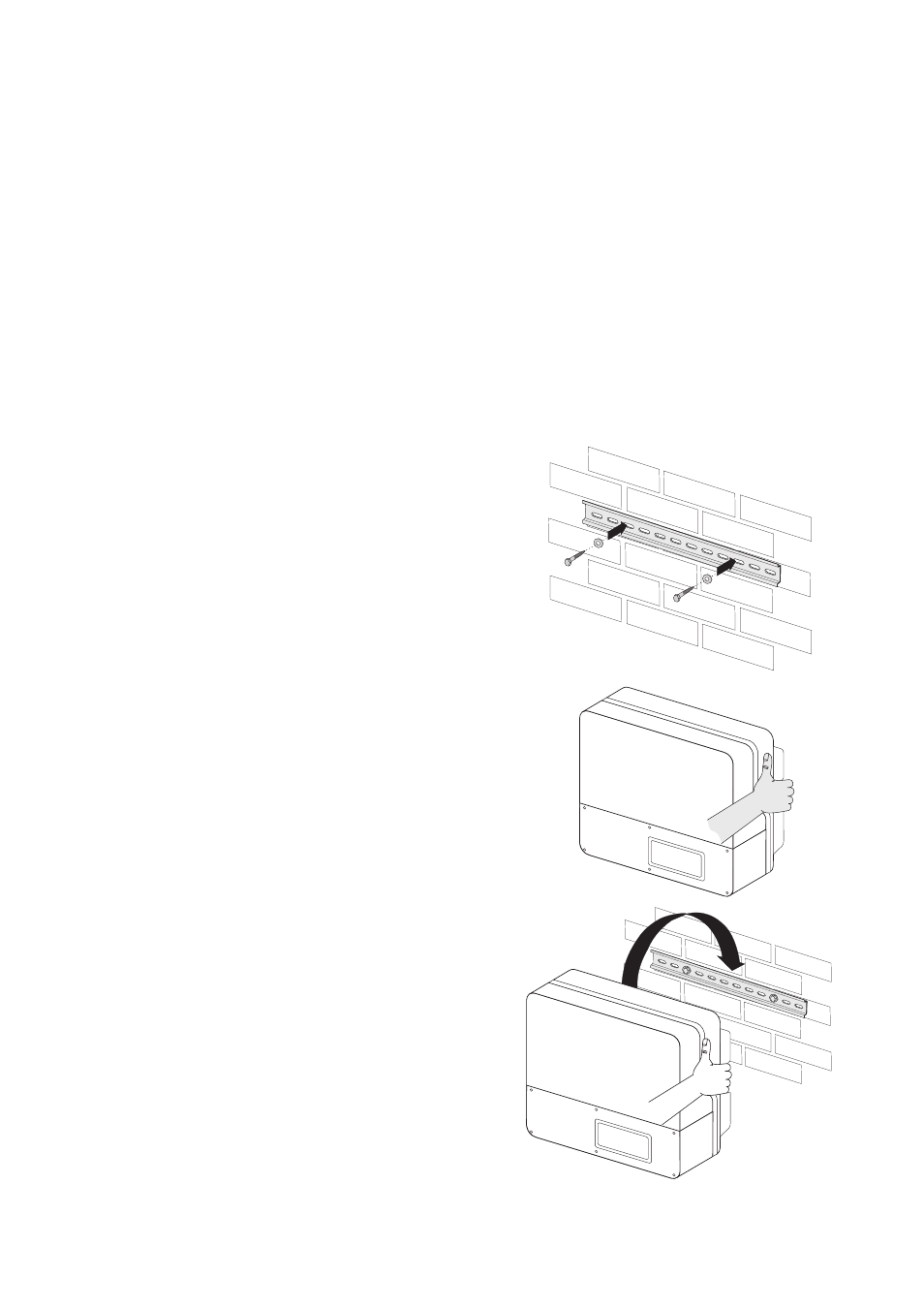

1. Utilice el riel de perfil de sombrero como plantilla de perforación y marque la posición de los
agujeros.
2. Atornille el riel de perfil de sombrero con tornillos
(diámetro mínimo de 6 mm) y arandelas (diámetro
exterior mínimo de 18 mm).
Para ello, coloque un tornillo cada 300 mm (como
mínimo).
3. Transporte el inversor utilizando los asideros
laterales.
4. Cuelgue el inversor encajando el orificio de su
pared posterior en el riel de perfil de sombrero.
