Conexión eléctrica SMA Solar Technology AG
42 SB20HF-30HF-IA-es-32 Instrucciones de instalación
6.4.2 Preparación de los conectores de CC
Para la conexión al inversor, todos los cables de conexión de los módulos fotovoltaicos deben estar
equipados con los conectores de CC suministrados.
Prepare los conectores de CC tal y como se describe a continuación. Asegúrese de que la polaridad
sea la correcta. Los conectores de CC están marcados con "+" y "‒".
Requisitos para el cableado
• Utilice un cable PV1-F.
Procedimiento

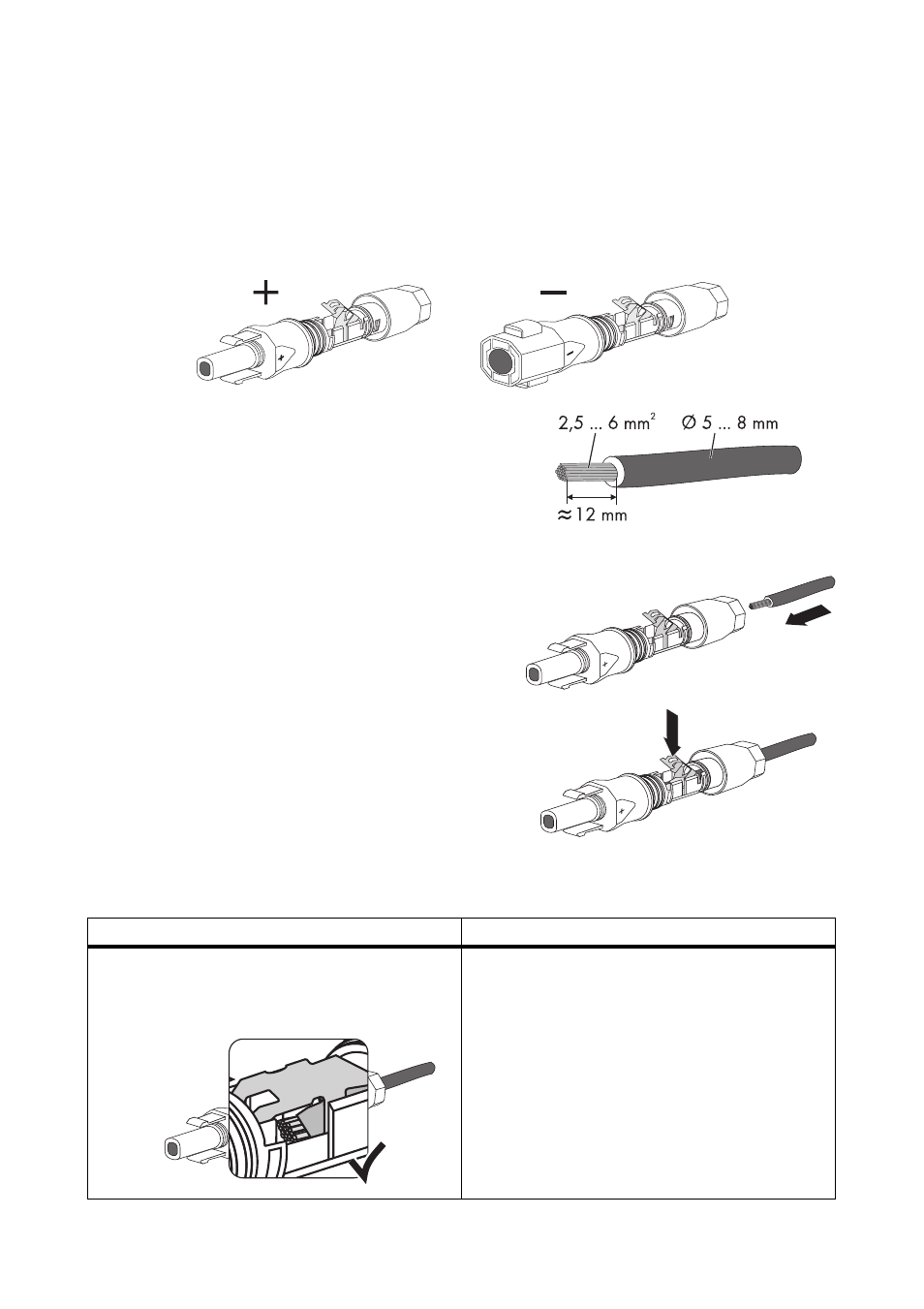

1. Haga pasar el cable pelado hasta el tope del
conector enchufable de CC.
2. Apriete hacia abajo la abrazadera.
☑ La abrazadera encaja de forma audible.
3. Compruebe que el cable esté correctamente
asentado:
Resultado Medida
☑ Si el cordón se ve en el hueco de la
abrazadera, el cable está colocado
correctamente.
• Continúe con el punto 4.
