SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SB20HF-30HF-IA-es-32
35
6 Conexión eléctrica
6.1 Seguridad
6.2 Esquema del área de conexiones

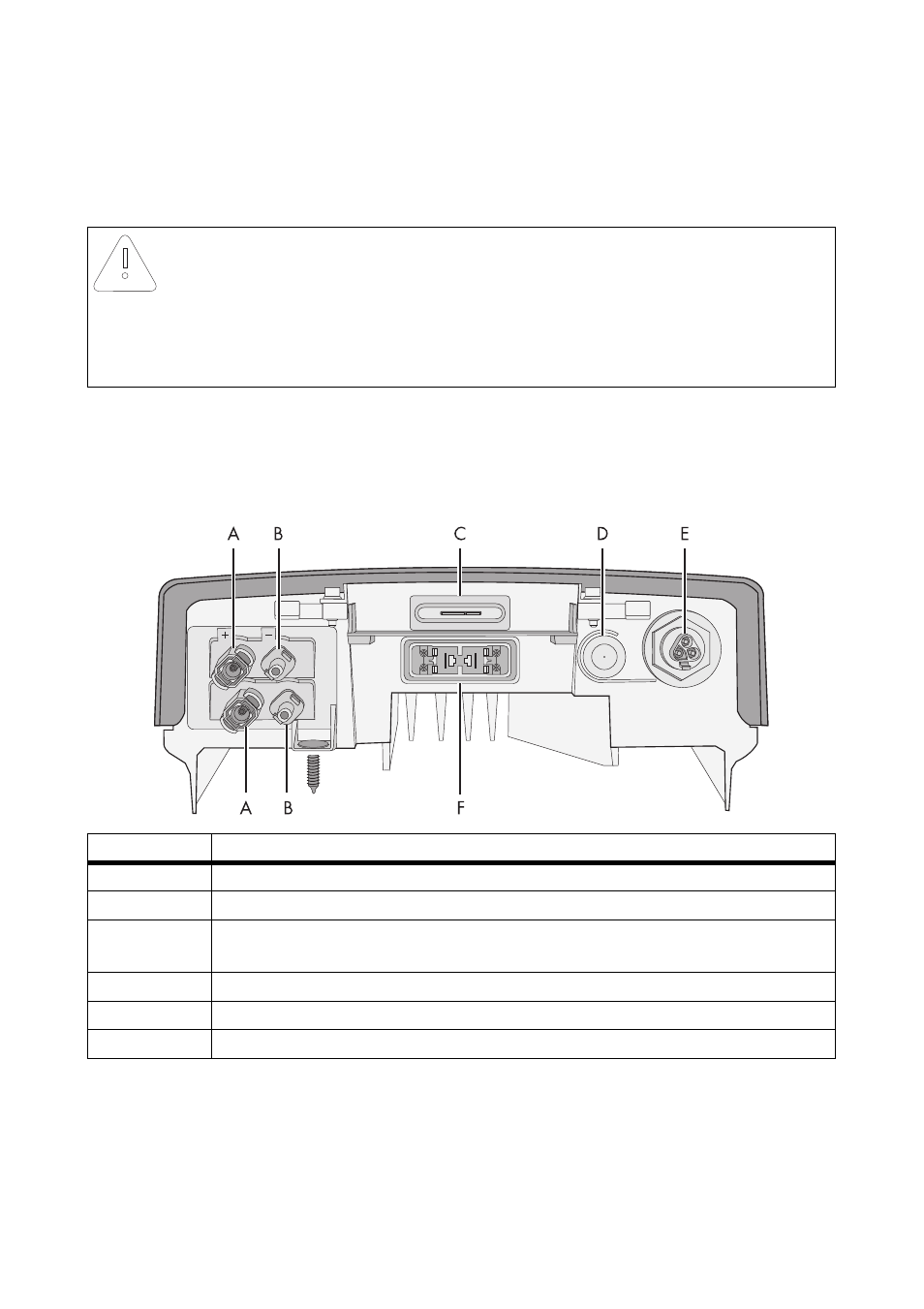

La siguiente imagen muestra la asignación de las áreas de conexión individuales en la parte inferior
del inversor.
¡PRECAUCIÓN!
El inversor puede resultar dañado a causa de descargas electrostáticas
Los componentes del interior del inversor pueden sufrir daños irreparables a causa de
descargas estáticas.
• Antes de tocar cualquier componente, haga contacto a tierra.
Componente Descripción
A
Conectores de CC (+) para la conexión de los strings fotovoltaicos
B
Conectores de CC ( − ) para la conexión de los strings fotovoltaicos
C
Conexión para el módulo de comunicación
(Quick Module / RS485-Quick Module)
D
Conexión con cubierta de protección para la toma a tierra opcional
E
Conector hembra para el conector adaptador de CA
F
Conector hembra para la conexión del Electronic Solar Switch (ESS)
