SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB20HF-30HF-IA-es-32 39

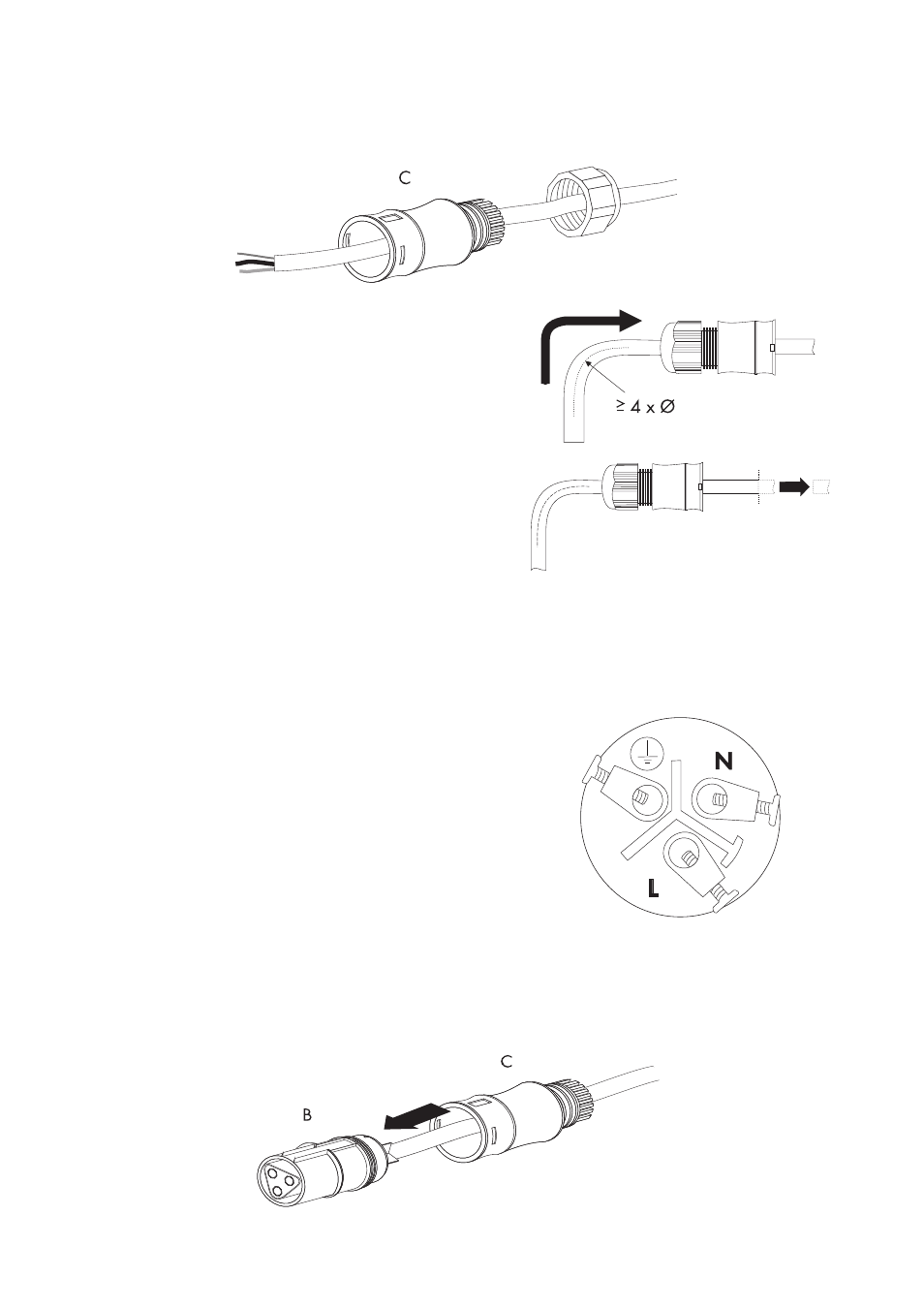

6. Pase el casquillo roscado con el anillo de junta (C) por la línea de CA.
7. Doble la línea de CA si es necesario para realizar
la conexión. El radio de la curvatura debe suponer
como mínimo el cuádruple del diámetro del cable.
8. Acorte la línea de CA.
9. Pele 30 mm de la línea de CA.
10. Acorte la fase L y el conductor neutro N de 4 a 5 mm.
El conductor de protección PE debe medir más que los conductores de conexión de N y L.
11. Pele 8 mm de los conductores de la línea de CA.
12. Inserte el conductor de protección PE
(verde-amarillo) en el borne roscado de la
conexión hembra que tiene el símbolo de tierra y
apriete el tornillo.
13. Inserte el conductor neutro N (azul) en el borne
roscado N de la conexión hembra y apriete el
tornillo.
14. Inserte la fase L (marrón o negro) en el borne
roscado L de la conexión hembra y apriete el
tornillo.
15. Compruebe que los conductores de conexión estén colocados firmemente.
16. Presione el casquillo roscado (C) en la conexión hembra (B) hasta que encaje de manera
audible.
