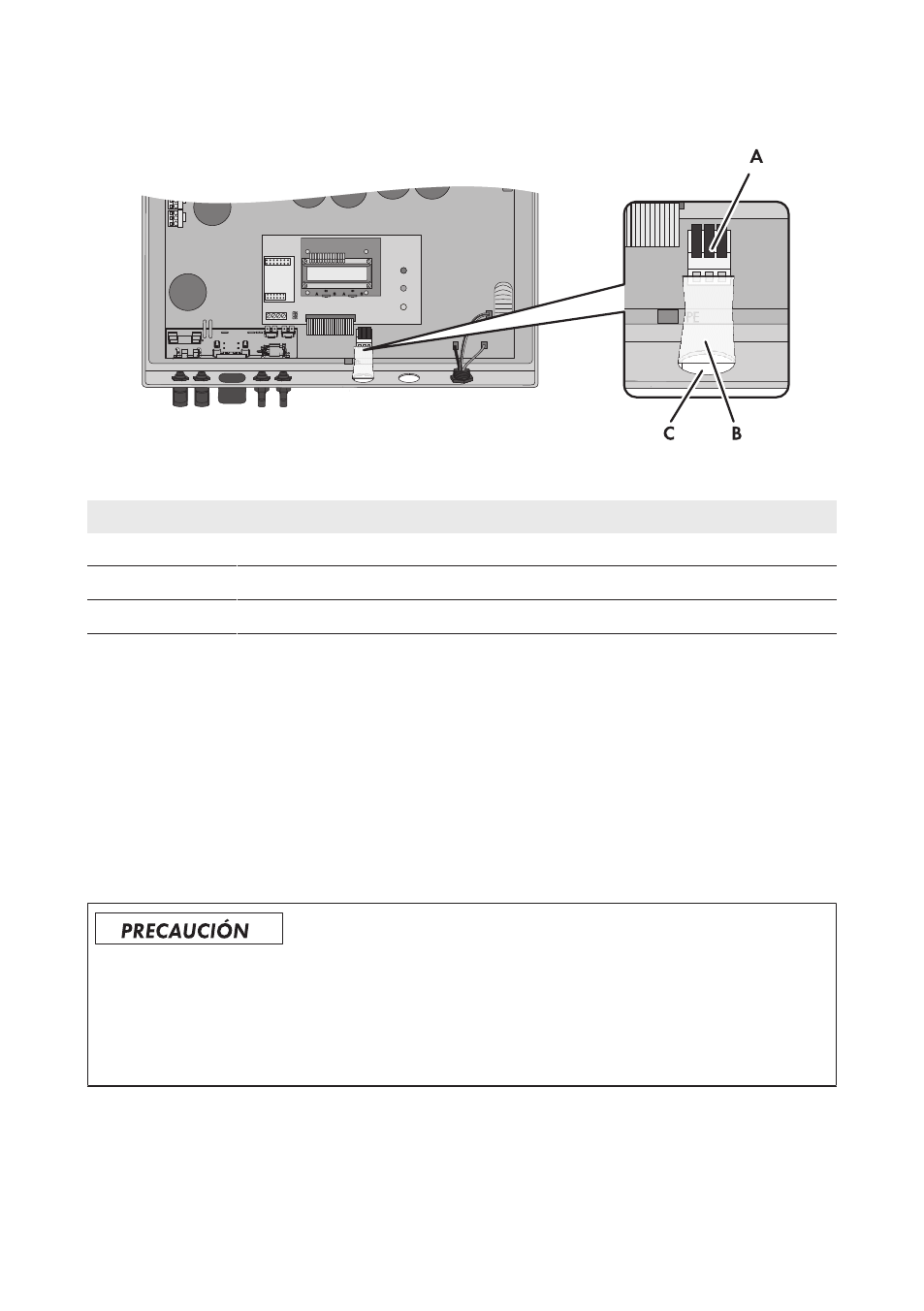

Vista general del área de conexión:
Imagen 10: Relé de aviso de fallos en el interior del inversor
Posición Denominación
A Bornes de conexión del relé de aviso de fallos
B Recorrido de los cables
C Abertura en la carcasa con tapón obturador
Requisito:
☐ Deben cumplirse los requisitos técnicos del relé de aviso de fallos (consulte el capítulo 11
“Datos técnicos”, página 50).
Requisitos para el cableado:
☐ El cable debe tener doble revestimiento aislante.
☐ Diámetro exterior: 5 mm … 12 mm
☐ Sección del cable: 0,08 mm² … 2,5 mm²
☐ El tipo de cable y la forma de tenderlo deben ser apropiados para el uso y el lugar de
utilización.
Daños irreparables en el relé de aviso de fallos debido a una carga de contacto
demasiado alta
• Respete la tensión y la corriente de conmutación máximas (consulte el capítulo 11 “Datos
técnicos”, página 50).
• Si conecta el relé de aviso de fallos a la red pública, asegúrelo con un disyuntor propio.
