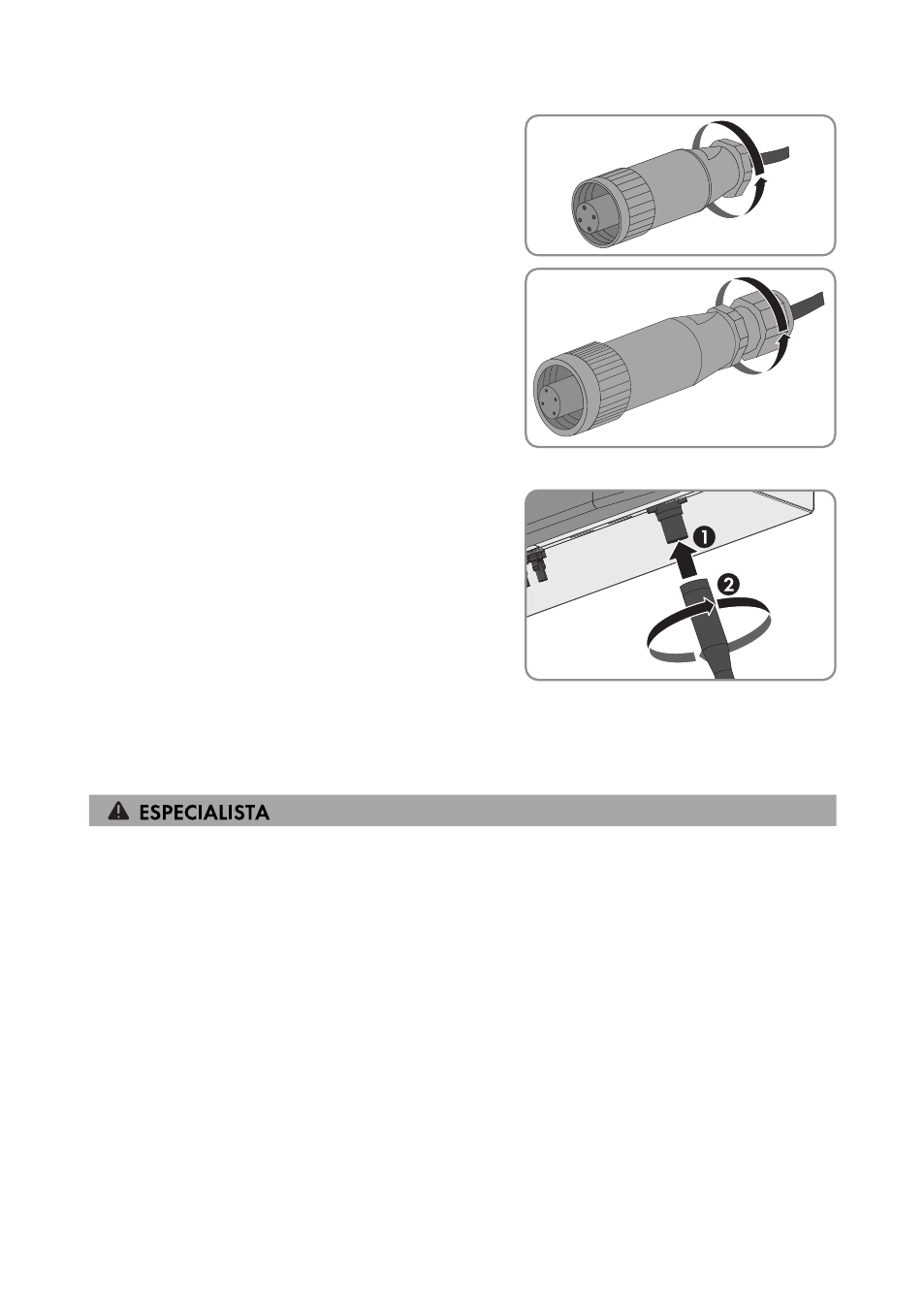

12. Si se va a utilizar tornillo de presión, anillo de
apriete o anillo de junta, enrosque firmemente el
tornillo de presión en el casquillo roscado. El
anillo de apriete se introduce en el casquillo
roscado y ya no es visible.
13. Si se va a utilizar el racor atornillado para
cables, enrosque firmemente el racor atornillado
para cables en el casquillo roscado.
☑ La caja de conexión de CA está montada.
14. Conecte la caja de conexión de CA a la
hembrilla de CA del inversor y atorníllela. En
caso necesario, retire primero la tapa de
protección de la hembrilla de CA.
15. Si la caja de conexión de CA no se va a conectar inmediatamente al inversor, tape la
hembrilla de CA del inversor con la tapa de protección.
6.3.3 Conexión de toma a tierra adicional
Si en el lugar de montaje es necesaria una toma a tierra adicional o una conexión equipotencial,
puede conectar al inversor una toma a tierra adicional. De esta forma evitará las corrientes de
contacto si falla el conductor de protección de la caja de bornes para el cable de CA. La
abrazadera necesaria, el tornillo y la arandela de cierre están incluidos en el contenido de la
entrega del inversor.
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Terminal de anillo M6
☐ 1 cable de puesta a tierra
Requisito del cable:
☐ Sección del cable de puesta a tierra: máximo 16 mm²
Procedimiento:
1. Pele el cable de puesta a tierra.
2. Conduzca el terminal de anillo por el cable de puesta a tierra.
