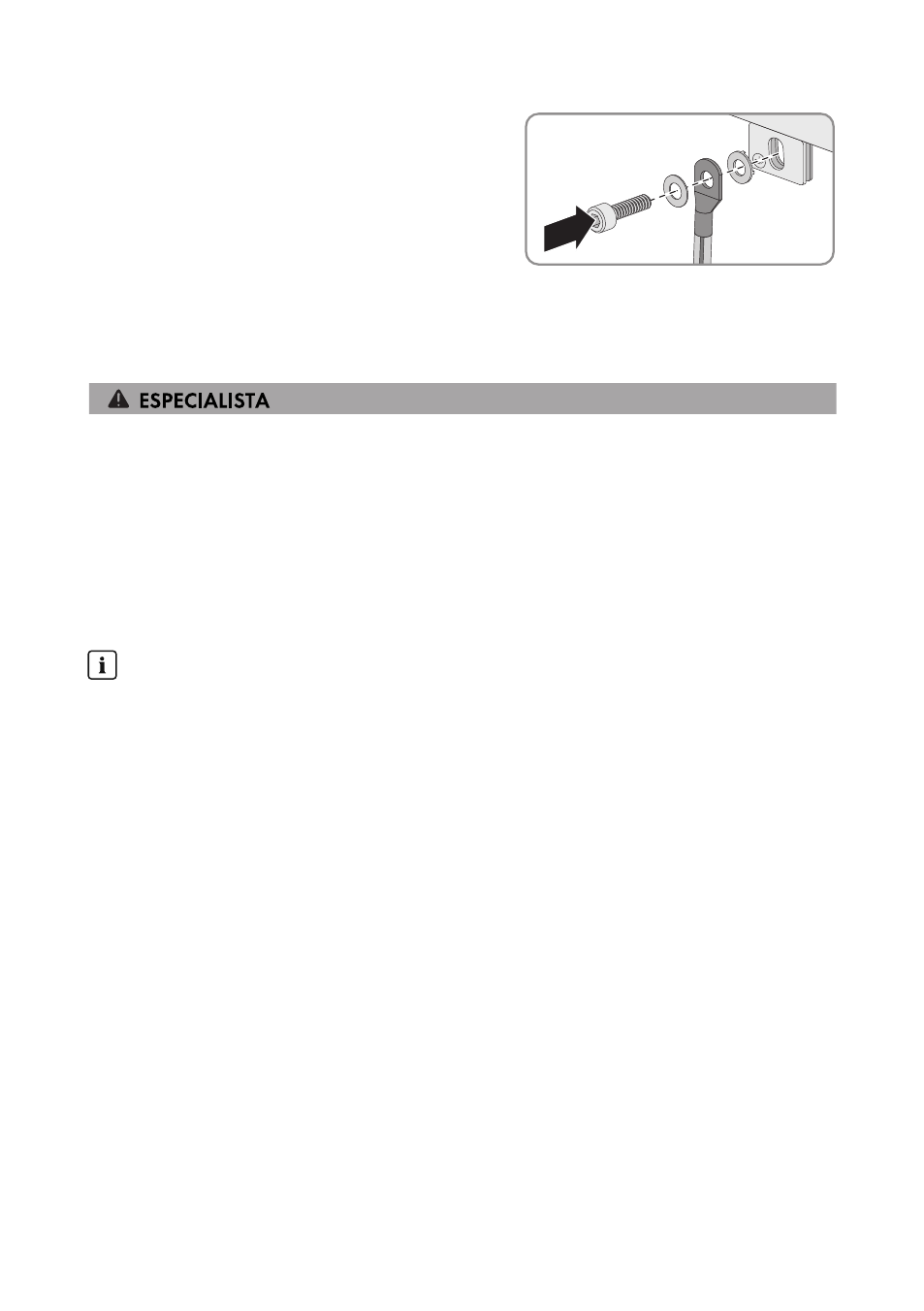

3. En el tornillo cilíndrico M6x12, coloque la
arandela, el cable de puesta a tierra con
terminal de anillo y la arandela de cierre. El
dentado de la arandela de cierre debe estar
orientado hacia la brida metálica del inversor.
4. Introduzca el tornillo cilíndrico a través de la brida metálica en el inversor y atorníllelo con el
soporte mural (par de apriete: 6 Nm).
6.4 Conexión al relé de aviso de fallos
Puede utilizar el relé de aviso de fallos para indicar o notificar los fallos que se produzcan en el
inversor. Para ello se requiere una conexión en paralelo. También puede usarlo para indicar o
notificar el funcionamiento sin fallos del dispositivo. En este caso se requiere una conexión en serie.
Puede conectar varios inversores a un indicador de fallos o un detector de funcionamiento. Para
ello debe conectar en paralelo el relé de aviso de fallos de varios inversores.
Si se produce un error crítico, el relé de aviso de fallos se cierra en el acto y se activa la señal de
advertencia a través del equipo consumidor conectado. Si el error no es crítico, el relé no se cierra
hasta que se suceden varios ciclos de intermitencia del led amarillo. Si el inversor vuelve a
conectarse a la red pública, el relé de aviso de fallos vuelve a abrirse también.
Mensaje de error requerido por ley
En algunos países la normativa exige la señalización de los errores. Por ejemplo, la norma
IEC 62109-2. Para cumplir la normativa, se deberá aplicar una de las siguientes medidas:
• Conecte al relé de aviso de fallos un dispositivo de aviso que indique si hay algún fallo o
si el inversor funciona correctamente.
• Active la alarma de error en Sunny Portal (para obtener más información sobre la
alarma de error a través de Sunny Portal, consulte las instrucciones de uso del Sunny
Portal en www.SunnyPortal.com). El inversor debe estar registrado en el Sunny Portal.
