SMA Sunny Data Control V.4.2 - Manual (Página 47)

SMA Technologie AG Primeros ajustes
Manual abreviado SDC-TES080642 Página 47
3. En el menú desplegable "Conexión por" seleccione el puerto COM de su PC al
que está conectado el Sunny Boy Control. Los puertos COM de su PC están
numerados (1, 2, 3, etc.).
4. Haga clic en <Propiedades...>.

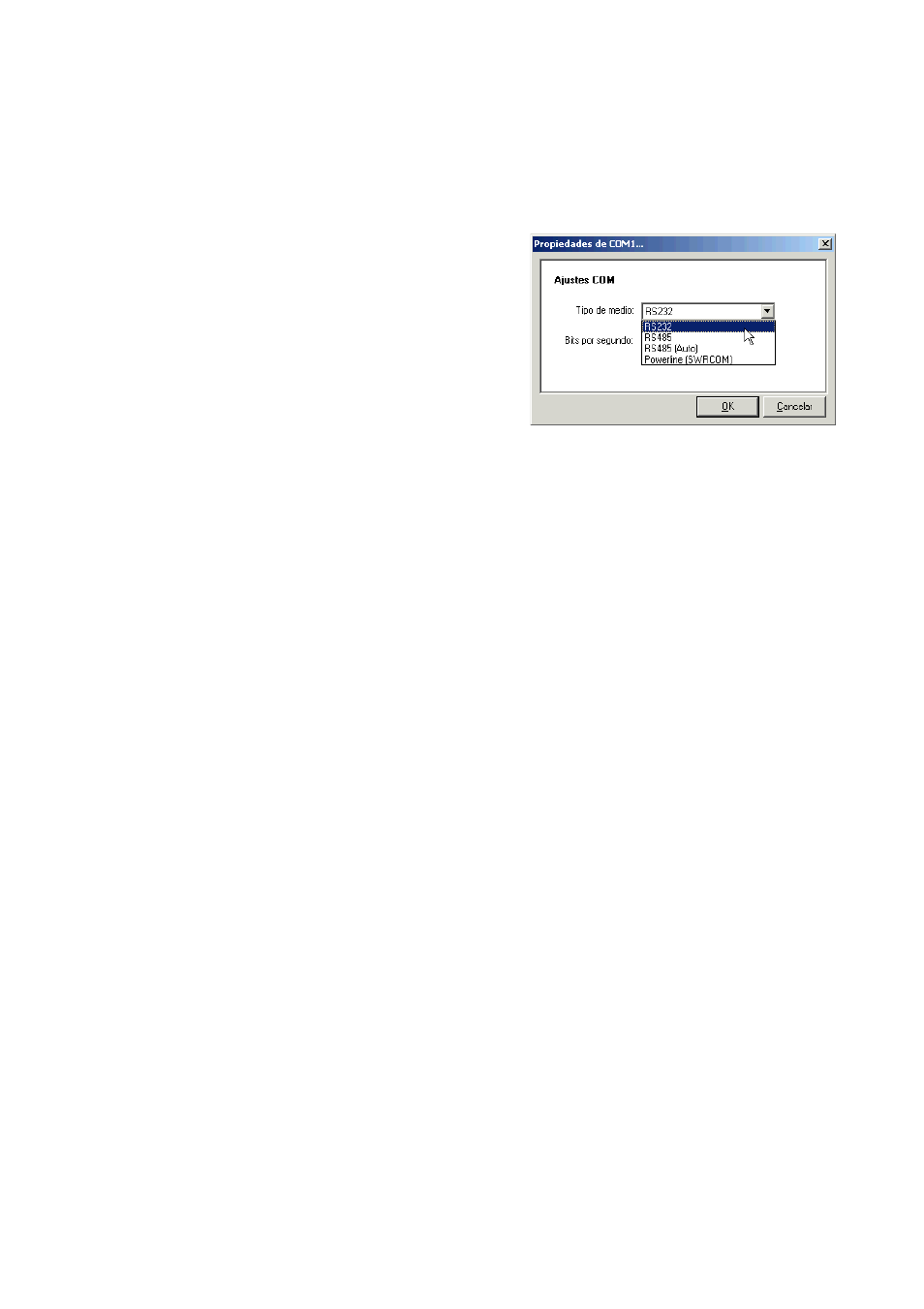

5. Se abre la ventana para los ajustes de la
conexión. En el menú desplegable "Tipo de
medio:" seleccione el medio por el que el
Sunny Boy Control está conectado al puerto
COM de su PC.
Estos son los tipos de medios disponibles:
•
RS232
• RS485
Antes de seleccionar la opción RS485 deberá desconectar el búfer FIFO de la
interfaz serial según se describe en las instrucciones de su sistema operativo.
• RS485 (Auto)
• Powerline (SWRCOM)
Bits por segundo (velocidad de transmisión en baudios)
6. En el menú desplegable "Bits por segundo:" seleccione la velocidad de
transmisión en baudios.
- Al conectar el inversor directamente al PC: seleccione 1.200 bits por segundo.
- Al conectar el Sunny Boy Control al PC por RS232 y si la longitud de cable
está por debajo de 15 m: seleccione 19.200 bits por segundo.
7. Haga clic en <Ok> para aceptar los ajustes.
Protocolo de transporte
8. En el menú desplegable "Usando protocolo de transporte" seleccione el protocolo
de transporte correspondiente al equipo conectado, según se describe en el
capítulo 8.3.5 "Ajustar el protocolo de transporte" (Página 52).
9. En la ventana "Ajustes..." haga clic en <Ok> para guardar los ajustes.
