SMA Sunny Data Control V.4.2 - Manual (Página 32)

Conexión del PC a un equipo de comunicación SMA Technologie AG
Página 32 SDC-TES080642 Manual abreviado
Conexión a una red Ethernet
1. Conecte el PC a la red Ethernet según se describe en las instrucciones de la tarjeta
de red Ethernet.
2. Conecte el Sunny Boy Control/Plus a la red Ethernet según se describe en las
instrucciones del Net Piggy Back.
Conexión directa a un sólo PC
1. Conecte uno de los extremos del cable cruzado a la tarjeta de red Ethernet de su
PC.
2. Conecte el otro extremo del cable de red Ethernet al conector hembra Net del
Sunny Boy Control/Plus.
3. Tienda el cable de forma segura para que no exista peligro de tropiezo.
5.3 Sunny Boy Control Light

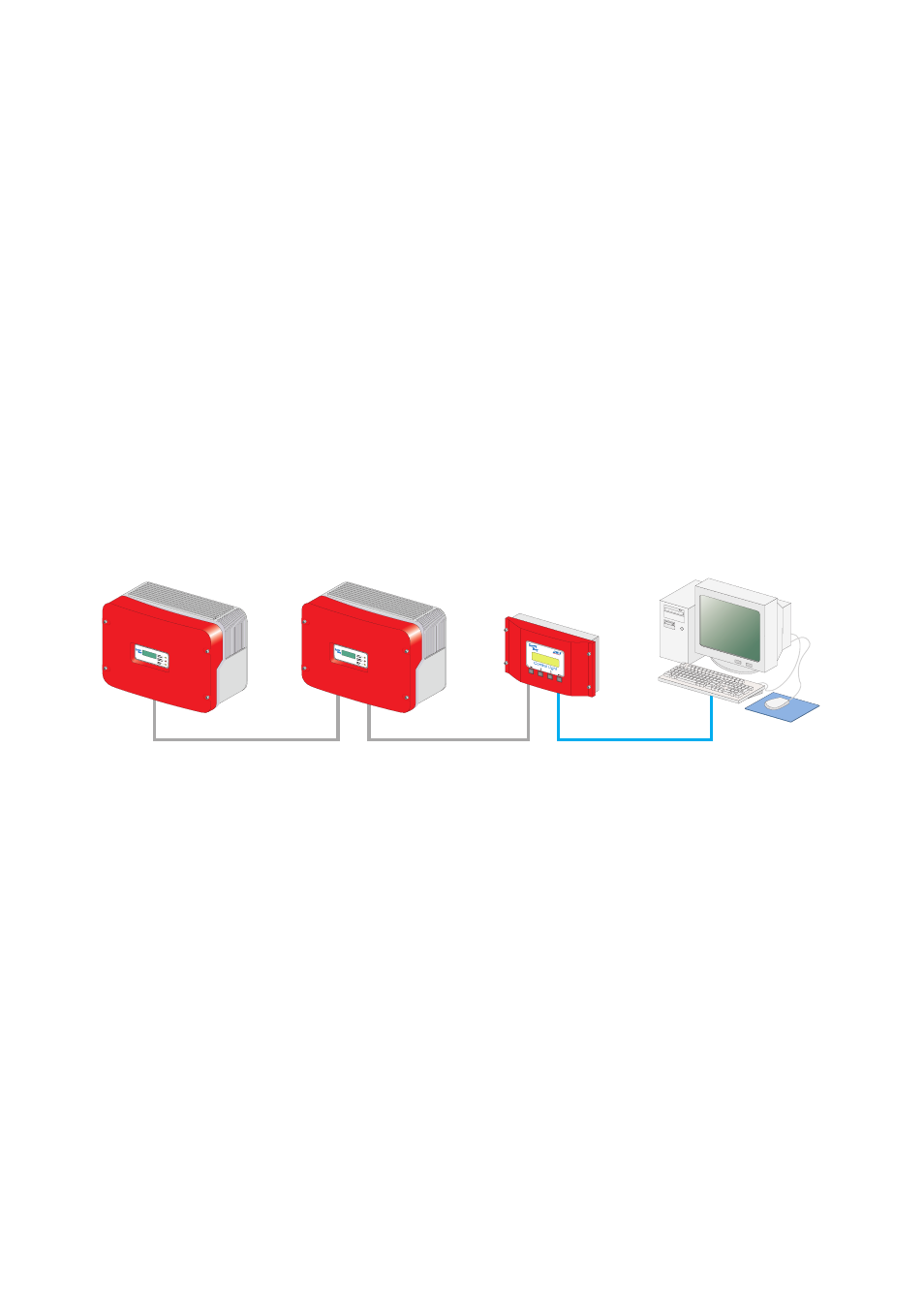

5.3.1 Conexión por RS232
Características de la comunicación RS232:
• No es posible conectar más de un Sunny Boy Control Light a un PC.
• El PC deberá estar equipado con un puerto RS232. Si no fuera el caso por favor
consulte el capítulo 5.1 "Notas sobre el uso de convertidores de nivel" (Página
20).
• La longitud máxima total del cable es de 12 m.
Consejos para el cableado
El Sunny Boy Control Light se conecta al PC mediante un cable de módem nulo. Use
el cable de módem nulo suministrado.
Si no es lo bastante largo, use un cable de módem nulo de una longitud adecuada.
RS232
