SMA Technologie AG Transmitir datos a Internet
Manual abreviado SDC-TES080642 Página 157

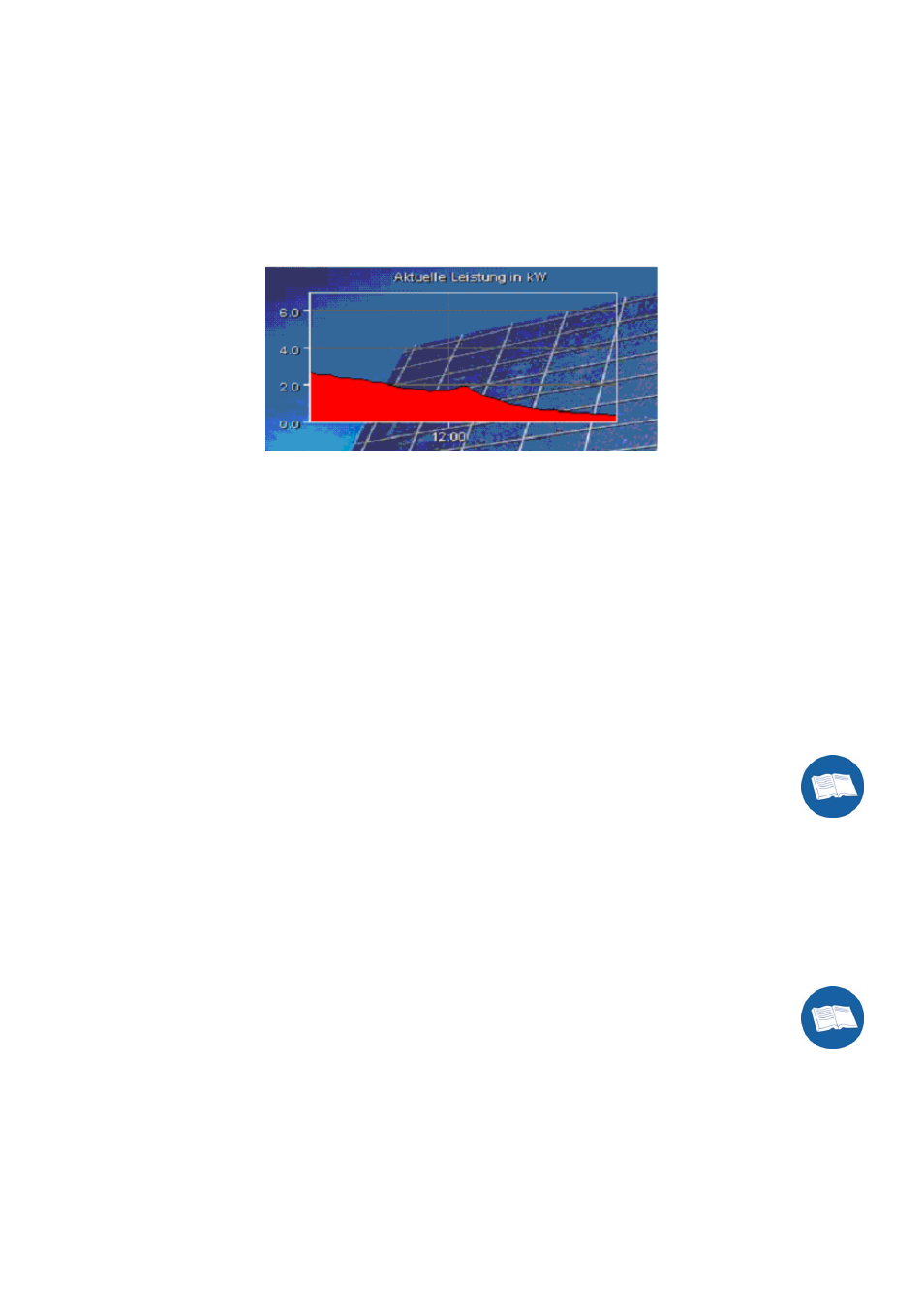

12.8.3 Representación en diagrama
Con este componente los valores de los canales se representan en forma de diagrama.
Los valores del canal se muestran como puntos en un sistema de coordenadas
cartesiano unidos por una línea para formar un grafo. Si se desea, la superficie debajo
del gráfico puede mostrarse en otro color.
También es posible incluir un título cualquiera, centrado dentro de la representación.
Este título es opcional.
La leyenda de la representación sirve para denominar las diferentes curvas de los
canales. Muestra el nombre, la unidad entre paréntesis y el color del canal
correspondiente.
Los ejes X e Y se rotulan automáticamente. El valor máximo para el eje Y queda
determinado por el valor más alto de los canales mostrados y siempre se representa
con una cifra detrás de la coma decimal. El eje X representa el tiempo.
Para mostrar el componente "Representación en diagrama" debe indicarse el tipo
"de.sma.SunnyViewer.ViewerDiagram" en el parámetro "Component1".
Siguen los demás parámetros de este tipo de componente.
AxisColor (Color)
Determina el color de los ejes X e Y. El ajuste predeterminado de este parámetro
opcional es negro.
<PARAM name=Component1 value=de.sma.SunnyViewer.ViewerDiagram>
<PARAM name=chart1.AxisColor value=#ffffff>
Muestra la rotulación de los ejes en blanco.
