Conexión eléctrica SMA Solar Technology AG
16 METERBOX-IES110611 Instrucciones de instalación

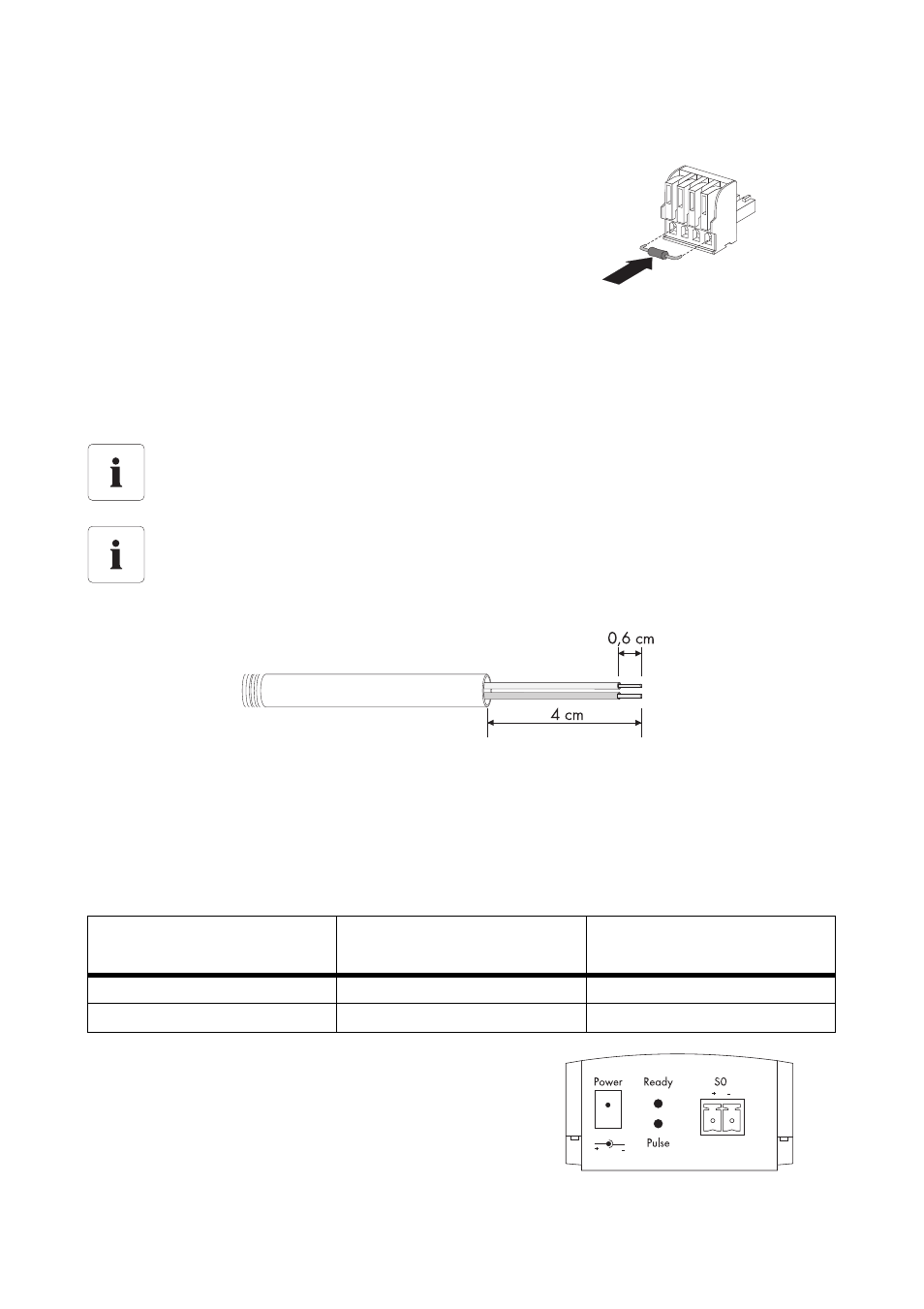

6.4 Cierre de la Meter Connection Box
Solo hay que cerrar la Meter Connection Box, si se
encuentra en una de las dos terminales de la línea del
bus de comunicación RS 485.
1. Coloque en el conector de 4 polos, dentro de los
pines 2 y 7, la resistencia enviada.
2. Inserte el conector en la conexión libre para el bus
de comunicación de la Meter Connection Box.
☑ Se ha cerrado la Meter Connection Box.
6.5 Conexión de la Meter Connection Box al contador de energía
1. Retire el revestimiento del cable de 4 cm.
2. Recorte los conductores que no sean necesarios.
3. Pele los conductores aprox. 6 mm.
4. Una los conductores y el conector de 2 polos.
5. Anote los colores de los conductores.
6. Inserte el conector en la conexión “S0“ de la Meter
Connection Box.
7. Conecte el otro extremo del cable al contador de
energía.
☑ La Meter Connection Box está conectada al
contador de energía.
Longitud máxima del cable: 3 m
Tenga en cuenta la longitud máxima del cable de 3 m.
Cables recomendados
Opcionalmente puede utilizar el bus de comunicación RS485 para conectar la
Meter Connection Box.
Meter Connection Box
Conexión S0 Color del conductor Salida de impulso Contador
de energía
+ + (p. ej. +ve)
− − (p. ej. − ve)
