6 Conexión eléctrica

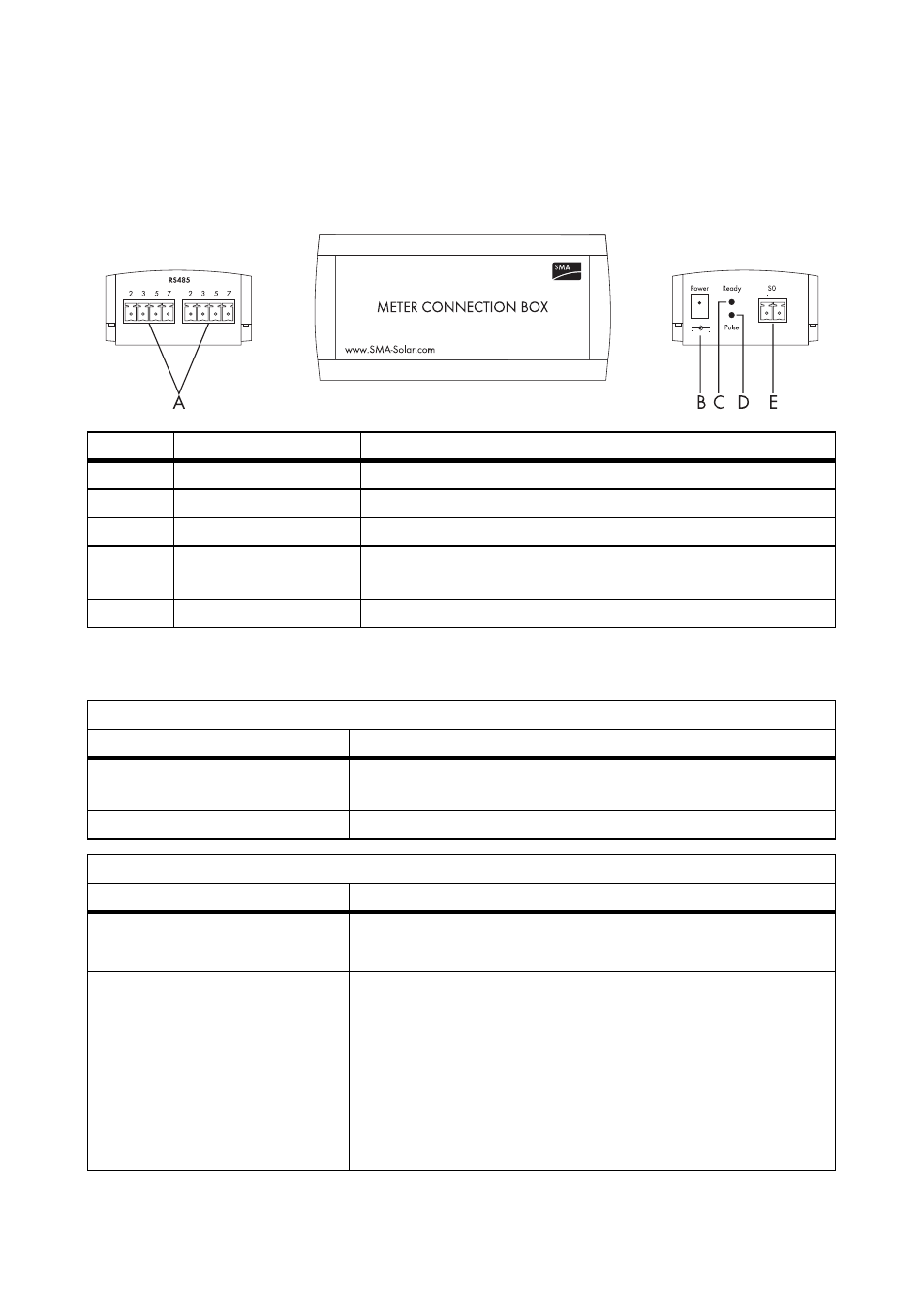

6.1 Vista general del equipo
6.2 Vista general de LED
Posición Denominación Significado
A “RS485“ Conexión para el bus de comunicación RS485
B “Power“ Conexión para la fuente de alimentación enchufable
C “Ready“ LED “Ready” para la alimentación de corriente
D “Pulse“ LED “Pulse“ para la transmisión de datos de medición a través
de impulsos de cómputo
E “S0“ Conexión S0
LED “Ready” (verde)
Estado
Significado
Parpadea Indica que se transmiten datos a través del bus de comunicación
RS485.
Permanece encendido La tensión es correcta.
LED “Pulse” (amarillo)
Estado
Significado
Parpadea Funcionamiento normal
Recepción de impulsos de cómputo en el contador de energía.
Permanece encendido Lectura del contador de energía inactiva
*
Falta de impulsos de cómputo en el contador de energía En
función del contador de energía conectado (consulte la página
22) significa:
• No hay consumo de energía.
• No hay inyección a la red.
• No hay rendimiento fotovoltaico.
