SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación METERBOX-IES110611 15

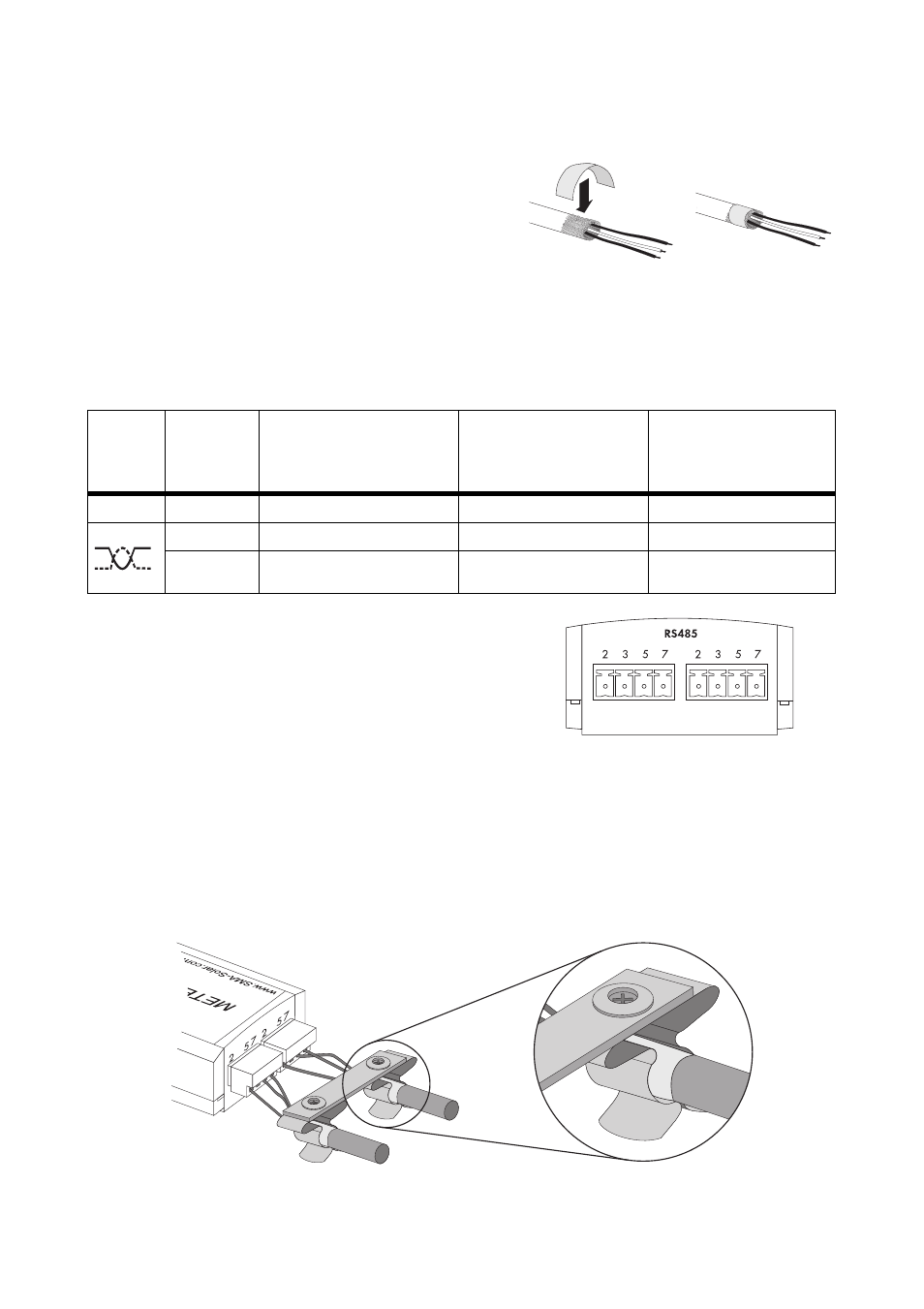

3. Si la Meter Connection Box se encuentra en el medio del bus de comunicación RS485:
• Pliegue el apantallamiento hacia atrás y aplique
alrededor una lámina adhesiva conductiva.
Posteriormente, se fijará el borne apantallado en
este sitio.
4. Recorte los conductores que no sean necesarios
hasta la cubierta del cable.
5. Pele los conductores aprox. 6 mm.
6. Una los conductores del cable con el conector de 4 polos.
7. Anote los colores de los conductores.
8. Inserte el conector en una de las dos conexiones
existentes para el bus de comunicación RS485 de
la Meter Connection Box.
9. Conecte el otro extremo del cable al bus de comunicación RS485.
Consulte el esquema de cableado del RS485 para obtener información sobre la asignación
de las conexiones y sobre el cableado en el sistema.
10. Si la Meter Connection Box se encuentra en el medio del bus de comunicación RS485:
• Introduzca el borne apantallado en los apantallamientos de los dos cables.
☑ La Meter Connection Box está conectada al bus de comunicación RS485.
Símbolo Señal Meter Connection Box
Conexión para el bus de
comunicación RS485 Color del conductor Bus de comunicación
RS485
GND 5 5
Data+ 2 2
Data − 7 7
