7 Configuración de la instalación SMA Solar Technology AG
44 SPortalMGate-BA-es-10 Instrucciones de uso

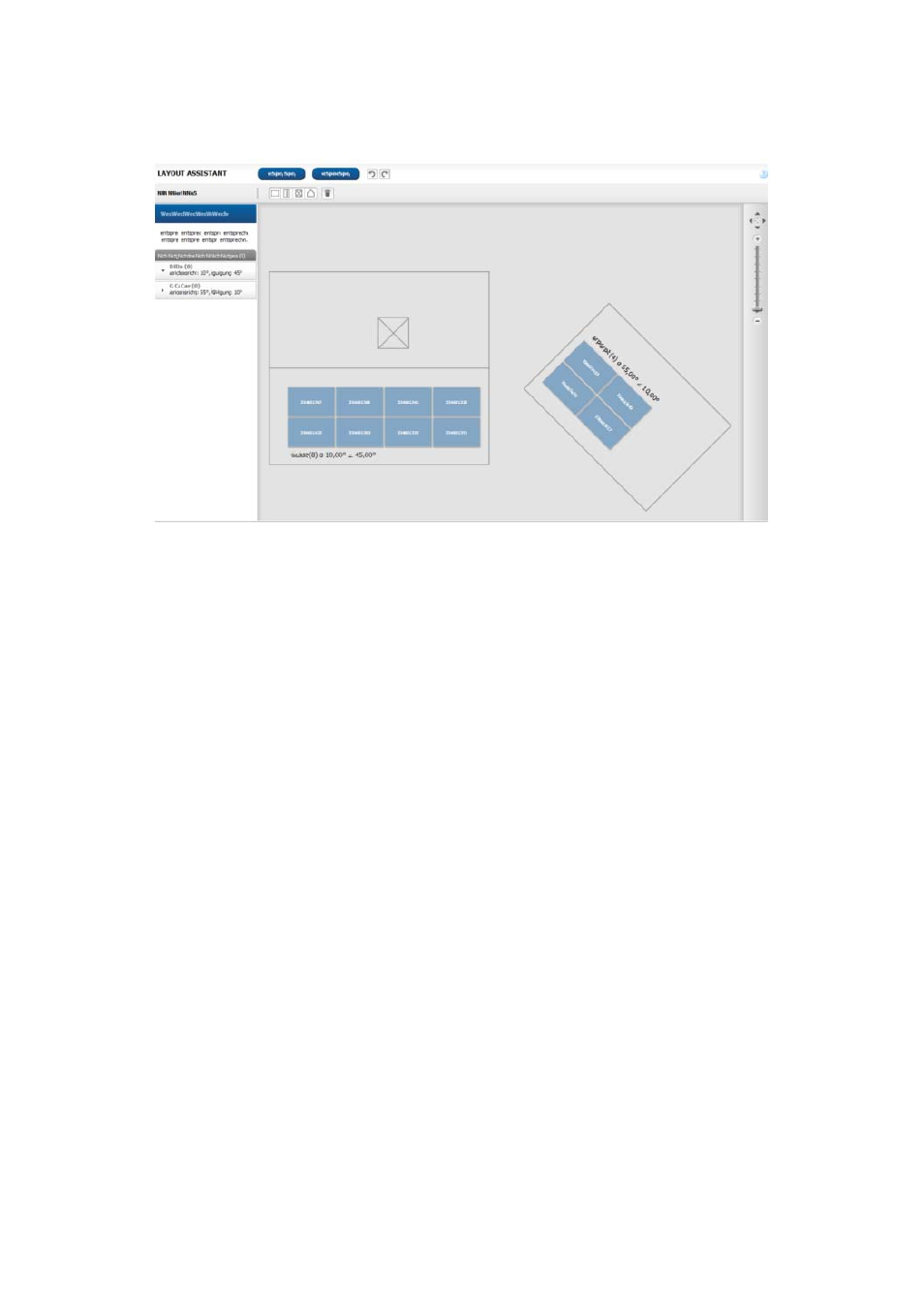

Ejemplo de un esquema terminado de la instalación:
Imagen 7: Esquema terminado de una instalación (ejemplo)
7.2.2 Creación de un esquema de la instalación
Requisitos:
☐ Debe pertenecer al grupo de usuarios Instalador o Administrador de instalación
(consulte el capítulo 10.1).
☐ Deben haberse introducido las características de los módulos fotovoltaicos
(consulte el capítulo 7.1).
☐ Debe conocer la ubicación de los inversores dentro de la instalación.
Procedimiento:
• Dibuje el esquema de la instalación.
• Alinee los módulos fotovoltaicos en el esquema de la instalación y asígneles los números de
serie de los inversores correspondientes.
