Conexión eléctrica SMA Solar Technology AG
8 485PB-SMC-NR-IES082310 Instrucciones de instalación
4 Conexión eléctrica
Es este capítulo se describe el montaje y conexión de la interfaz de comunicación (RS485 Piggy-
Back).
Se asume que el inversor está en el medio del bus de comuni-cación RS485. En caso de encontrarse
al final, siga los pasos descritos a continuación solo para un cable y realice la terminación (véase
capítulo 4.4).

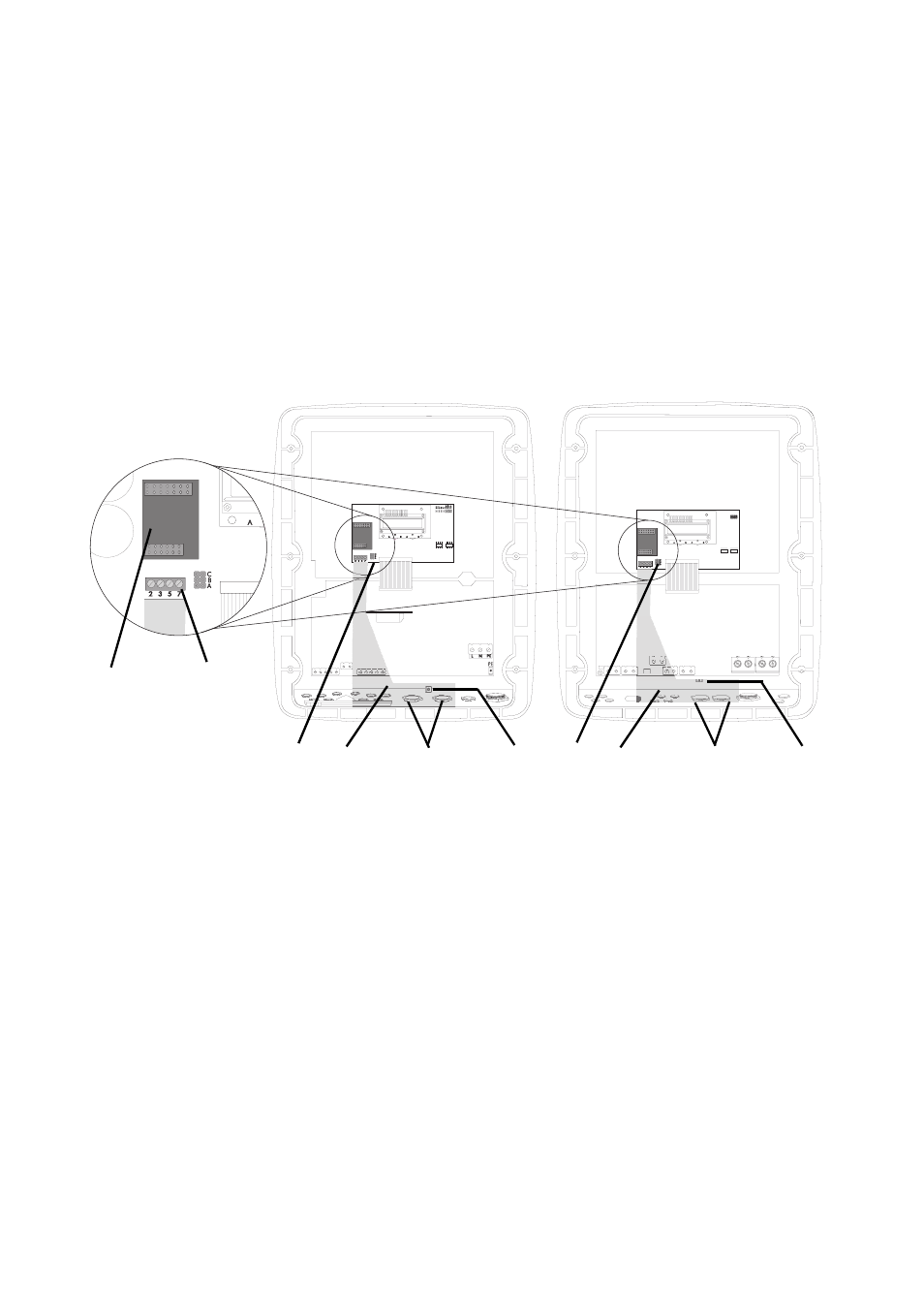

4.1 Vista general de la conexión para la interfaz y el recorrido del
cable
SMC 6000TL, SMC 7000TL,
SMC 8000TL, SMC 9000TL-10,
SMC 10000TL-10,
SMC 11000TL-10 SMC/WB 5000(A), SMC/WB
6000(A), SMC7000HV
A Conexión para la interfaz
B Bornes roscados para la conexión de los cables de comunicación
C Conexión para el puente
D Recorrido del cable (área gris)
E Boquillas de paso en la parte inferior del
F Dispositivo de enroscado para el terminal de pantalla
C
B A
D E F E F D C
