SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación 485PB-SMC-NR-IES082310 11
11.
12. Tienda el cable con el tubo de silicona por el recorrido de cable (D) hacia la conexión de la
inter-faz.
Con esto quedará colocado el cable en el inversor.
Conexión del cable a la interfaz de comunicación
13. Quite el revestimiento del cable y el
apantallamiento del extremo del cable hasta
el tubo de silicona (aprox. 4 cm).
14. Acorte los conductores que no necesite hasta
el revesti-miento del cable.
15. Para facilitar la tarea, puede unir los dos
cables con una abrazadera.
16. Pele los conductores aprox. 6 mm.

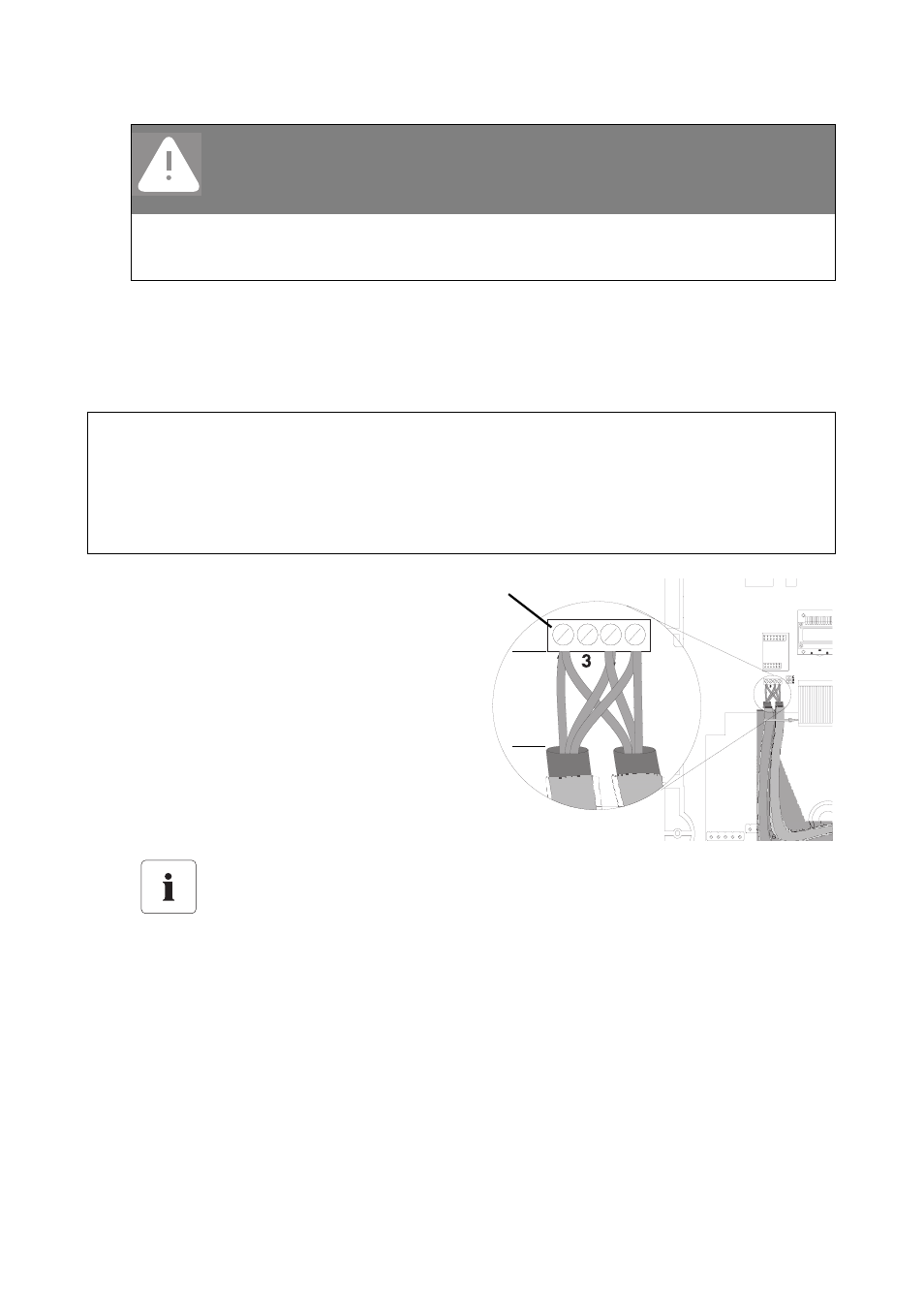

17. Conecte los conductores a los bornes
roscados (B) del inver-sor.
18. En caso necesario, coloque la terminación (véase capítulo 4.4 "Terminación" (Página 12)).
19. Cierre el inversor según se describe en las instrucciones del inversor.
Con esto queda conectada la interfaz de comunicación.
¡PELIGRO!
Peligro de muerte por alta tensión, en caso de fallo del cable de
comuni-cación.
Deslice el tubo de silicona por el cable hasta el terminal de pantalla.
El tubo de silicona debe envolver por completo el cable en el interior de la carcasa.
¡PRECAUCIÓN!
El inversor puede resultar dañado por restos metálicos o de cable en la carcasa.
• Realice los siguientes pasos en el exterior del inversor, para que no puedan caer
restos metálicos del apantalla-miento o del cable en el inversor abierto.
Asignación de la conexión
Consulte el esquema de cableado del RS485 para determinar la asignación de
las conexiones y el cableado.
B
4 cm
