SMA Solar Technology AG
Desembalaje
Instrucciones de instalación
485PB-SMC-NR-IES082310
7
3 Desembalaje

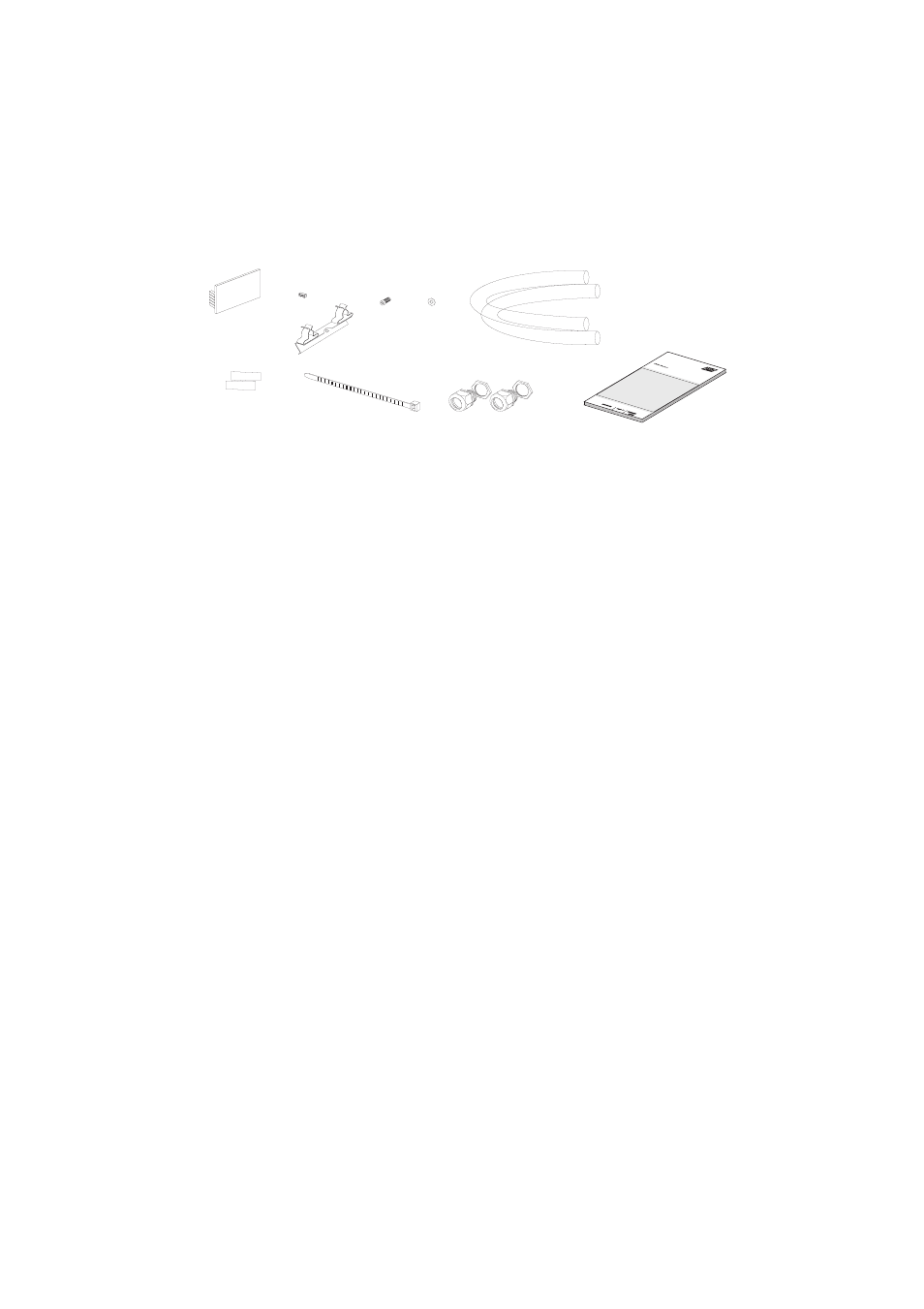

3.1 Contenido de la entrega
485PB-SMC-NR
3.2 Identificación
Puede identificar el Piggy-Back consultando la placa de características. Ésta se encuentra sobre una
de las regletas de pines de la placa.
A
1
RS485 Piggy-Back: 485PB-G3
B
1
puente
C
1
terminal de pantalla
D
1
tornillo
E
1
arandela de contacto
F
2
tubos de silicona
G
2
láminas adhesivas conductivas
H
1
abrazadera para cables
I
2
kits de racores atornillados para cables (un racor atornillado y una tuerca por cada kit)
J
1
instrucciones de instalación con esquema de cableado para el RS485
A
B
C
D
E
F
G
H
I
J
