Conexión eléctrica SMA Solar Technology AG
14 485PB-SB-NR-IES101311 Instrucciones de instalación

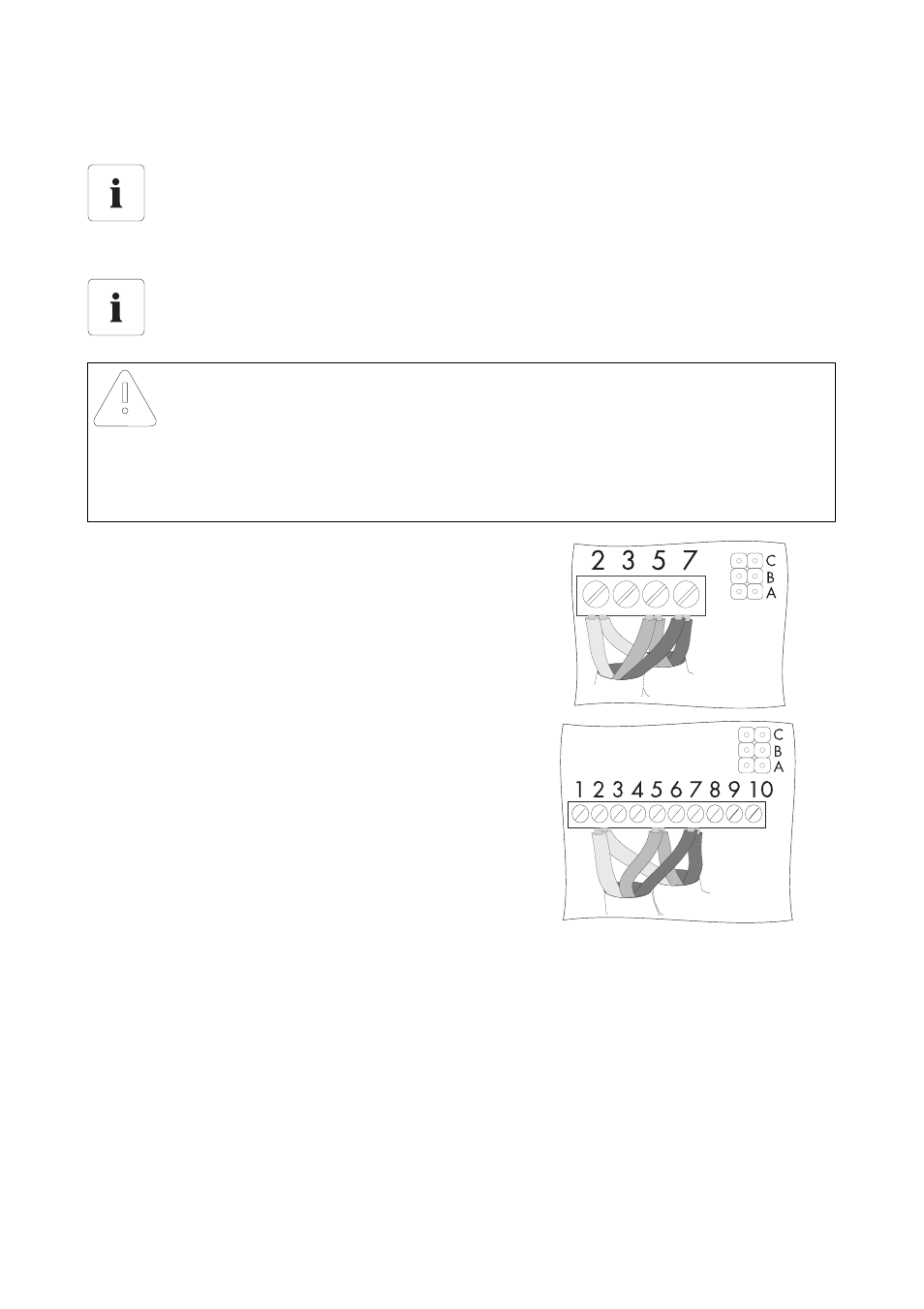

4.3.3 Conexión del cable a la interfaz de comunicación
1. Conecte los conductores a los bornes roscados
(2, 5, 7) por debajo de la conexión para la interfaz
(par de apriete: 0,23 Nm).
Anote los colores de los conductores:
2 ____________________________
5 ____________________________
7 ____________________________
2. En caso necesario, coloque la terminación (véase
página 15).
3. Cierre el inversor según se describe en las instrucciones del mismo.
☑ Con esto queda conectada la interfaz de comunicación.
Asignación de conexiones en un bus de comunicación RS485
Consulte el esquema de cableado del RS485 para obtener información sobre la
asignación de las conexiones, el cableado y la terminación del bus de comunicación
RS485.
Asignación de conexiones en los inversores de tipo SB/WB y SWR
La asignación de conexiones en los inversores de tipo SB/WB y SWR es idéntica.
¡PRECAUCIÓN!
Daños en el bloque de bornes al utilizar virolas de cable
Las virolas de cable se deforman al apretar los bornes roscados y no pueden retirarse más
del bloque de bornes.
• No utilice ninguna virola de cable al conectar el cable de comunicación.
